Złączka AB BSP 1”

Złączka AB BSP 1"

HYDRON

Złączka AB BSP 1"

oznaczenie alternatywne: 1" GZ/GW

oznaczenie wg Rastelli-Raccordi: 600.01.16.16

oznaczenie wg Cast: 301607

SYMBOL: 2B-16

* Złącze proste nakrętne z gwintem BSP / Straight adapter with swivel nut - thread BSP parallel

*  Złacze typ: 600.01

Złączka nakrętna, z jednej strony nakrętka obrotowa z gwintem wewbnętrznym 1" BSP z drugiej strony gwint zewnętrzny 1" BSP

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

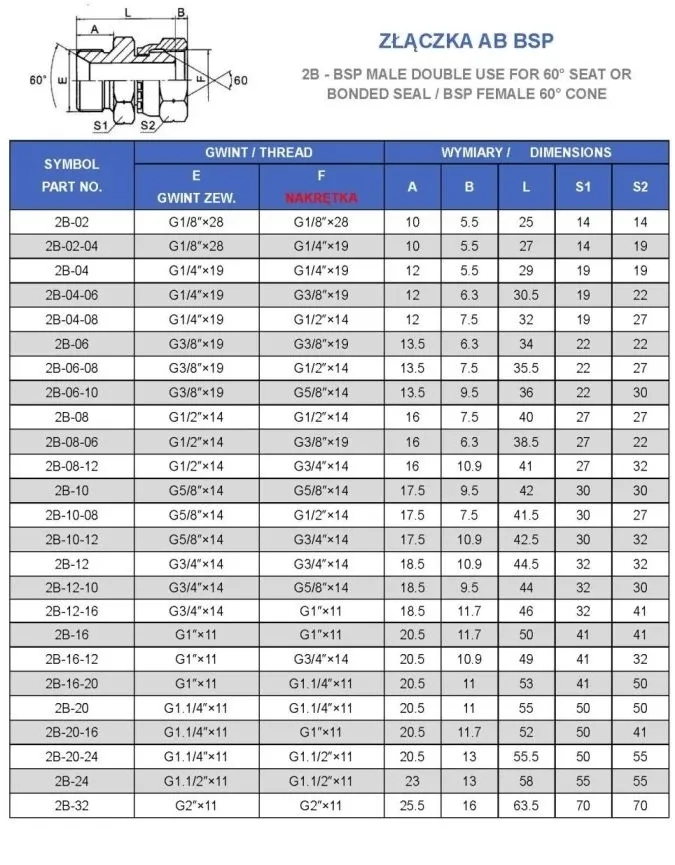

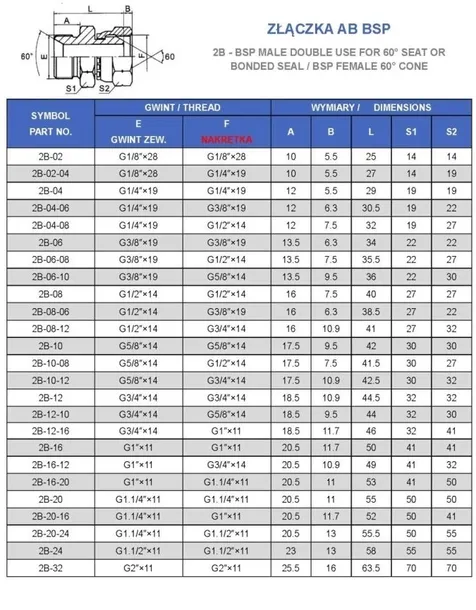

Złączka AB to złączka z nakrętką oraz gwintem zewnętrznym ( A = nakrętka obrotowa z gwintem wewnętrznym, B = gwint zewnętrzny )

• Typ złącza: proste
• Gwint 1: 1" BSP
• Gwint 1 ( mm ): 33,0-33,2zew./30,3-30,8wew.
• Gwint 2: 1" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 250 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: 600.01.16.16
• Oznaczenie wg CAST: 301607
• Oznaczenie alternatywne: 600011616 1 GZ/GW

Złącze proste z nakrętką Typ EGE 1"BSP / 1"BSP CF. Z jednej strony nakrętka 1" BSP z drugiej strony gwint zewnętrzny 1" BSP. Oznaczenie : 2B-16
