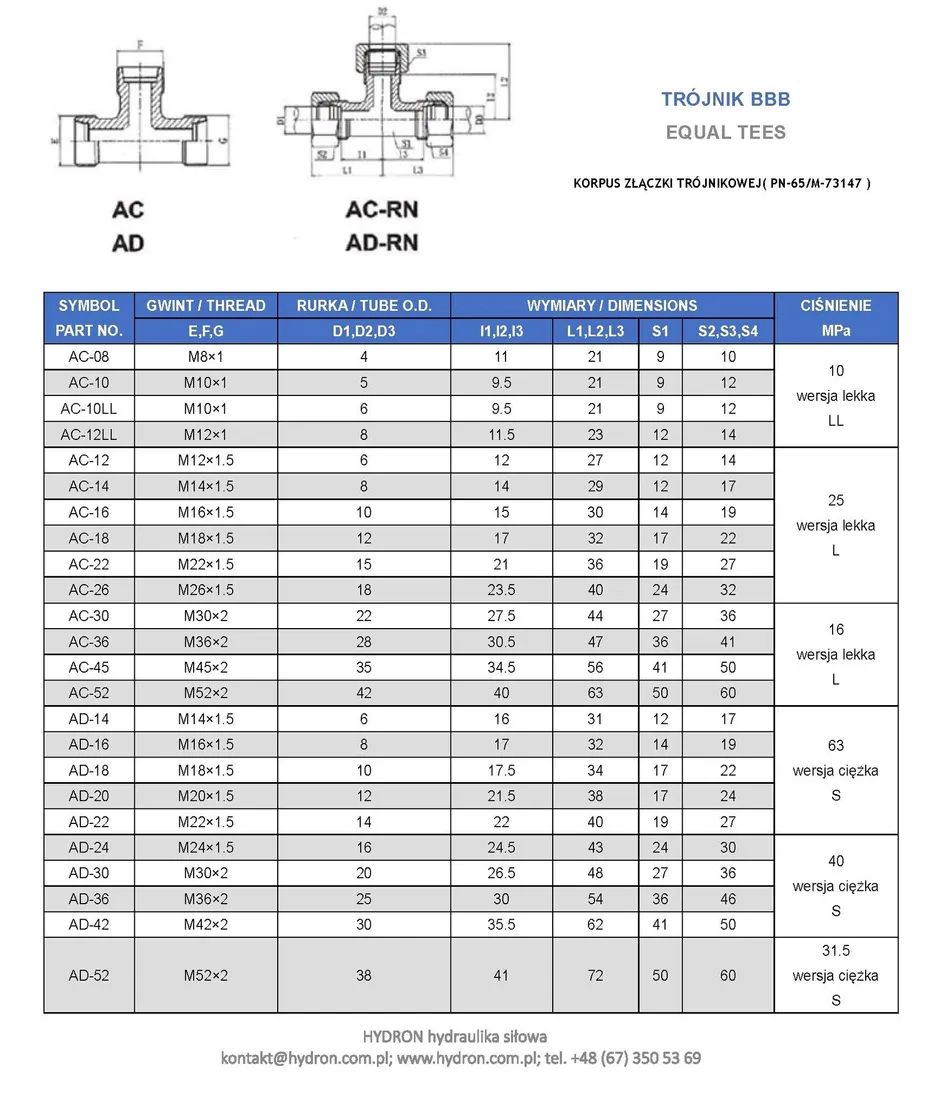

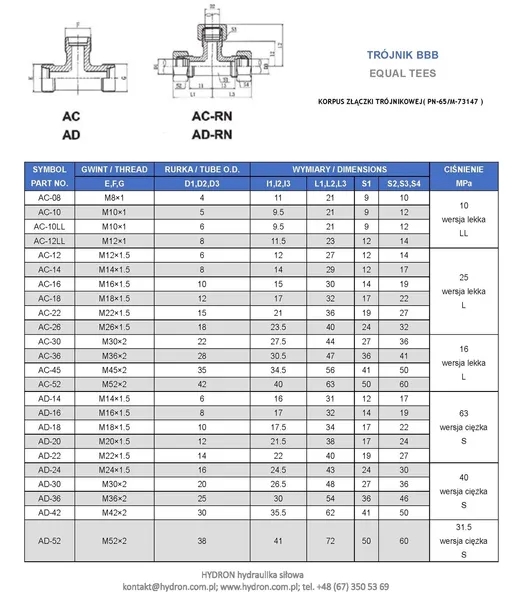

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M45x2

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu M45X2

Średnica zewnętrzna [mm]: 44,6 - 44,9

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint ze wszystkich stron: zewnętrzny metryczny M45X2

Wersja: lekka

Ciśnienie: 160bar

Typ cieczy: olej hydrauliczny

Materiał:

stal automatowa pokryta ocynkiem

Wykonane według Polskiej Normy : PN-65/M-73147

Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

oznaczenie wg Ermetto : XT 35-L | T35L

oznaczenie wg Rastelli-Raccordi : TS100-35L

oznaczenie wg Cast : 103912.1

oznaczenie wg Vitillo : TME35L.1

oznaczenie wg Manuli: B90098-45-45

SYMBOL : AC-45

Złączka trójnikowa

Złącze trójnikowe / Equal Cross

TN 100

• Typ złącza: trójnik hydrauliczny
• Gwint 1: M45x2
• Gwint 1 ( mm ): 44,6-44,9zew./42,4-42,8wew.
• Gwint 2: M45X2
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 160 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TS100-35L
• Oznaczenie wg CAST: 103912.1
• Oznaczenie wg PARKER ERMETO: XT 35-L | T35L
• Rozmiar gwintu 1: M45x2
• Rozmiar gwintu 1 w milimetrach: 44,6-44,9zew./42,4-42,8wew.
• Rozmiar gwintu 2: M45X2
• Gwint gwintu 2 w milimetrach: nie dotyczy
• Oznaczenie wg VITILLO: TME35L.1
• Oznaczenie wg MANULI: B90098-45-45
• Oznaczenie alternatywne: AC-45

Złączka trójnikowa metryczna z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem. AC-45
