Trójnik hydrauliczny BBB M36x2 25S DIN 2353 400 bar ocynkowany

Trójnik hydrauliczny BBB M36x2 25S DIN 2353 400 bar ocynkowany

Trójnik BBB M36X2 25S

Czym jest trójnik BBB M36x2 25S?

Trójnik BBB M36x2 25S to wysokociśnieniowa złączka hydrauliczna metryczna przeznaczona do rozdzielania medium w instalacjach hydrauliki siłowej. Oznaczenie BBB oznacza trzy jednakowe przyłącza z gwintem zewnętrznym metrycznym, natomiast M36x2 określa średnicę i skok gwintu metrycznego drobnozwojnego. Symbol 25S odnosi się do serii ciężkiej (S – schwere Reihe), zgodnej z normą DIN 2353, przeznaczonej do pracy przy podwyższonych ciśnieniach roboczych.Trójnik tego typu stosowany jest wszędzie tam, gdzie konieczne jest rozdzielenie przepływu oleju hydraulicznego przy zachowaniu pełnej szczelności i odporności na drgania oraz wysokie obciążenia dynamiczne.

Norma i standard wykonania

Trójnik BBB M36x2 25S produkowany jest zgodnie z normą DIN 2353 oraz ISO 8434-1, które definiują wymagania dla złączek rurowych z pierścieniem zacinającym w hydraulice siłowej. Seria 25S oznacza wykonanie w wersji ciężkiej, co przekłada się na większą grubość ścianki, wyższą odporność mechaniczną oraz możliwość pracy przy wyższych ciśnieniach niż w serii lekkiej (L). Gwint M36x2 jest gwintem metrycznym drobnozwojnym, stosowanym w instalacjach przemysłowych, maszynach budowlanych oraz systemach hydraulicznych wymagających wysokiej niezawodności. Uszczelnienie odbywa się poprzez pierścień zacinający oraz odpowiednią tuleję i nakrętkę, co zapewnia trwałe i bezpieczne połączenie rury z korpusem złączki.

Zastosowanie trójnika BBB M36x2 25S

Trójnik BBB M36x2 25S znajduje zastosowanie w instalacjach hydrauliki siłowej, gdzie wymagane jest rozgałęzienie przewodu ciśnieniowego w trzech kierunkach. Wykorzystywany jest w maszynach rolniczych, budowlanych, w przemyśle ciężkim, w układach zasilania siłowników hydraulicznych oraz w agregatach hydraulicznych. Element ten współpracuje z rurami stalowymi precyzyjnymi oraz z odpowiednimi komponentami montażowymi, takimi jak pierścienie zacinające, nakrętki hydrauliczne czy tuleje. Może być również stosowany w połączeniu z innymi elementami z oferty złączek hydraulicznych metrycznych DIN dostępnych w Hydron, co umożliwia budowę kompletnego i kompatybilnego systemu.

Różnice między serią S a serią L

Jednym z częstych błędów przy doborze jest mylenie serii 25S z odpowiednikiem w serii lekkiej (L). Seria S przeznaczona jest do wyższych ciśnień roboczych i charakteryzuje się grubszą ścianką oraz większą wytrzymałością mechaniczną. W przypadku gwintu M36x2 w serii S stosuje się odpowiednie średnice rur i pierścieni zacinających dedykowanych do tej klasy ciśnieniowej. Zastosowanie trójnika z serii L w miejscu, gdzie wymagana jest seria S, może prowadzić do nieszczelności, uszkodzeń gwintu, a nawet awarii całego układu hydraulicznego. Dlatego dobór odpowiedniej serii ma bezpośredni wpływ na bezpieczeństwo i trwałość instalacji.

Najczęstsze błędy przy doborze

Najczęściej spotykanym błędem jest nieprawidłowa identyfikacja gwintu. Gwint M36x2 należy do gwintów metrycznych drobnozwojnych i nie powinien być mylony z gwintami calowymi BSP czy NPT. Różnią się one zarówno profilem, jak i sposobem uszczelnienia. Drugim błędem jest pominięcie oznaczenia 25S, co skutkuje doborem niewłaściwego pierścienia zacinającego lub rury o nieodpowiedniej średnicy zewnętrznej. W praktyce oznacza to problemy montażowe oraz brak szczelności. W Hydron zapewniamy wsparcie techniczne przy doborze elementów takich jak trójnik BBB M36x2 25S, aby uniknąć przestojów i kosztownych pomyłek.

Pomocne dane:

• Średnica gwintu M36X2
• Średnica zewnętrzna [mm]: 35,6 - 35,9

Dane techniczne:

• Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
• Gwint ze wszystkich stron: zewnętrzny metryczny M35X2
• Wersja: ciężka
• Ciśnienie: 400bar
• Typ cieczy: olej hydrauliczny

Materiał:

• stal automatowa pokryta ocynkiem
• Wykonane według Polskiej Normy : PN-65/M-73147
• Istnieje możliwość zamówienia kompletów :
• Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka
• Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka
• oznaczenie wg Ermetto : XT 25-S | T25S
• oznaczenie wg Rastelli-Raccordi : TS100-25S
• oznaczenie wg Cast : 103921.1
• oznaczenie wg Vitillo : TME25S.1
• oznaczenie wg Manuli: B89081-36-36

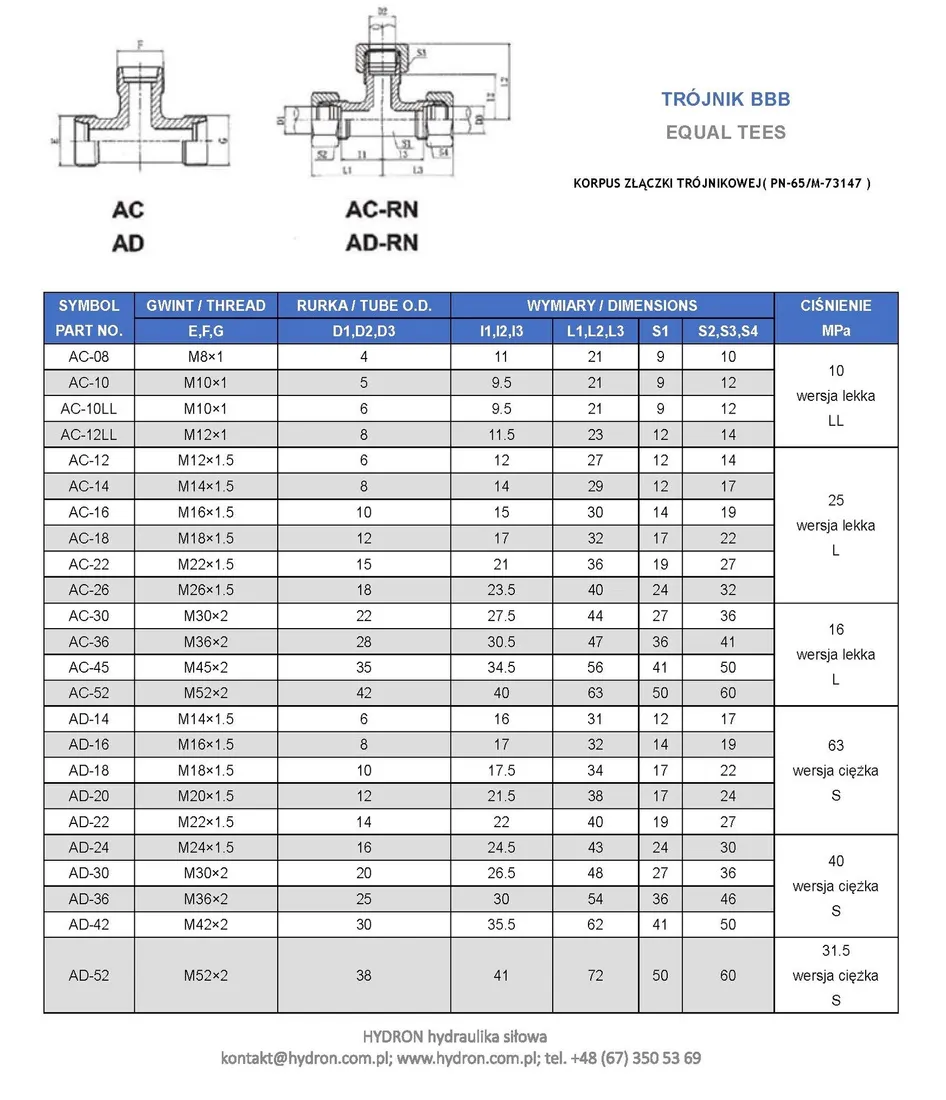

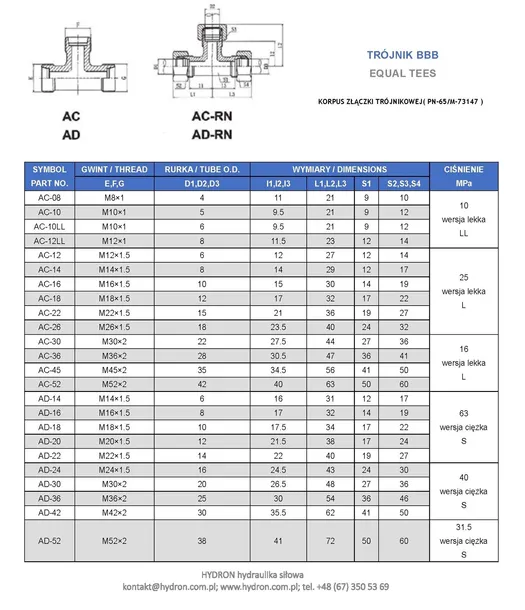

• SYMBOL : AD-36
• Złączka trójnikowa
• Złącze trójnikowe / Equal Cross
• TN 100

Jakość i dostępność w Hydron

Oferowany trójnik BBB M36x2 25S wykonany jest ze stali węglowej pokrytej powłoką zabezpieczającą przed korozją. Produkty dostępne w Hydron pochodzą od sprawdzonych producentów spełniających normy europejskie. Dzięki dużym stanom magazynowym większość złączek hydraulicznych metrycznych dostępna jest od ręki, co skraca czas realizacji zamówienia i minimalizuje ryzyko przestoju w pracy. Wieloletnie doświadczenie w hydraulice siłowej oraz realna wiedza techniczna zespołu pozwala dobrać właściwe rozwiązanie zarówno do prostych instalacji, jak i zaawansowanych systemów przemysłowych.

FAQ

Jak dobrać trójnik BBB M36x2 25S do instalacji? Należy sprawdzić średnicę zewnętrzną rury, serię połączenia (S lub L), typ gwintu oraz maksymalne ciśnienie robocze układu. W przypadku wątpliwości warto skonsultować dobór z działem technicznym.

Czy trójnik BBB M36x2 25S nadaje się do wysokiego ciśnienia? Tak, seria 25S jest przeznaczona do pracy przy wyższych ciśnieniach niż seria lekka L, zgodnie z normą DIN 2353.

Jaka jest cena trójnika BBB M36x2 25S? Cena zależy od aktualnej partii dostawy oraz ilości zamawianych sztuk. Aktualną cenę można sprawdzić bezpośrednio na karcie produktu w sklepie Hydron.

Czy gwint M36x2 jest zamienny z BSP? Nie. Gwint M36x2 jest gwintem metrycznym drobnozwojnym i nie jest kompatybilny z gwintami BSP ani NPT.

• Typ złącza: trójnik hydrauliczny
• Gwint 1: M36x2
• Gwint 1 ( mm ): 35,6-35,9zew./33,4-33,8wew.
• Gwint 2: M36X2
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 400 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TS100-25S
• Oznaczenie wg CAST: 103921.1
• Oznaczenie wg PARKER ERMETO: XT 25-S | T25S
• Rozmiar gwintu 1: M36x2
• Rozmiar gwintu 1 w milimetrach: 35,6-35,9zew./33,4-33,8wew.
• Rozmiar gwintu 2: M36X2
• Gwint gwintu 2 w milimetrach: nie dotyczy
• Oznaczenie wg VITILLO: TME25S.1
• Oznaczenie wg MANULI: B89081-36-36
• Oznaczenie alternatywne: AD-36

Złączka trójnikowa metryczna z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem. XT25S CF. Oznaczenie według polskiej normy PN-65/M-73147 32-16 AD-36
