Trójnik hydrauliczny BBB M30x2 20S 400 bar stal ocynk DIN 2353

Trójnik hydrauliczny BBB M30x2 20S 400 bar stal ocynk DIN 2353

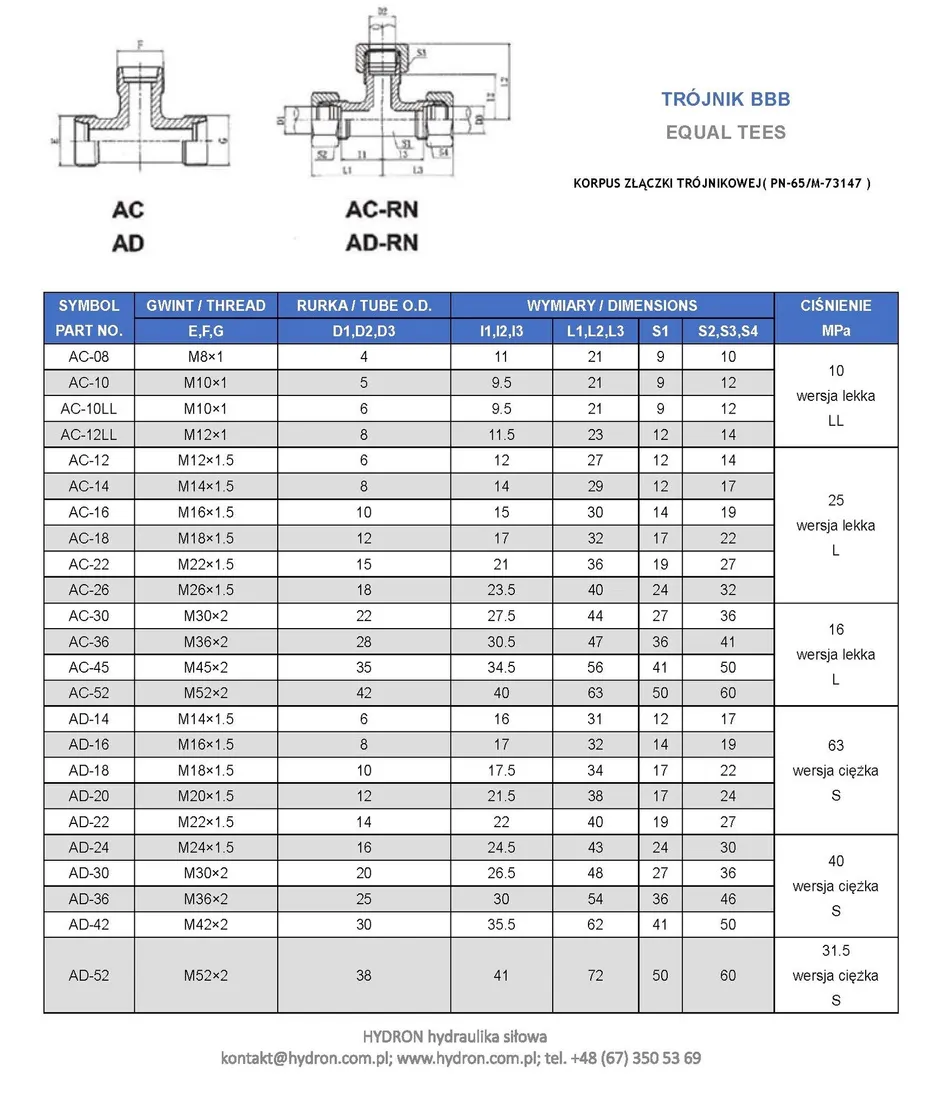

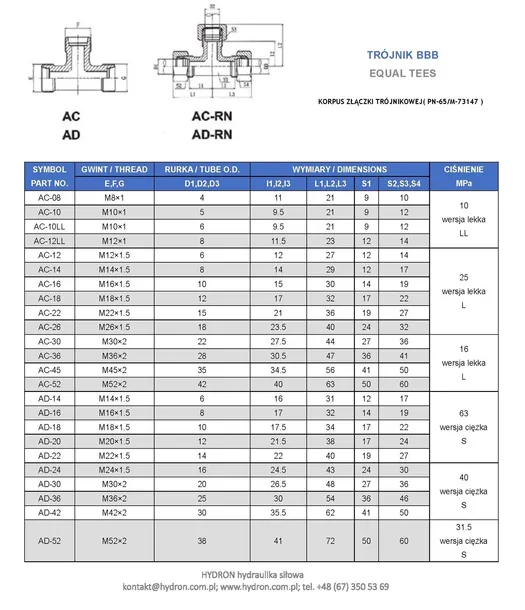

Trójnik BBB M30X2 20S

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M30x2

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu M30X2

Średnica zewnętrzna [mm]: 29,6 - 29,9

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint ze wszystkich stron: zewnętrzny metryczny M30X2

Wersja: ciężka

Ciśnienie: 400bar

Typ cieczy: olej hydrauliczny

Materiał:

stal automatowa pokryta ocynkiem

Wykonane według Polskiej Normy : PN-65/M-73147

Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

oznaczenie wg Ermetto : XT 20-S | T20S

oznaczenie wg Rastelli-Raccordi : TS100-20S

oznaczenie wg Cast : 103920.1

oznaczenie wg Vitillo : TME20S.1

oznaczenie wg Manuli: B89081-30-30

SYMBOL : AD-30

Złączka trójnikowa

Złącze trójnikowe / Equal Cross

TN 100

• Typ złącza: trójnik hydrauliczny
• Gwint 1: M30x2
• Gwint 1 ( mm ): 29,6-29,9zew./27,4-27,8wew.
• Gwint 2: M30X2
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 400 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TS100-20S
• Oznaczenie wg CAST: 103920.1
• Oznaczenie wg PARKER ERMETO: XT 20-S | T20S
• Rozmiar gwintu 1: M30x2
• Rozmiar gwintu 1 w milimetrach: 29,6-29,9zew./27,4-27,8wew.
• Rozmiar gwintu 2: M30X2
• Gwint gwintu 2 w milimetrach: nie dotyczy
• Oznaczenie wg VITILLO: TME20S.1
• Oznaczenie wg MANULI: B89081-30-30
• Oznaczenie alternatywne: AD-30

Złączka trójnikowa metryczna z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem. XT 20 S CF AD-30
