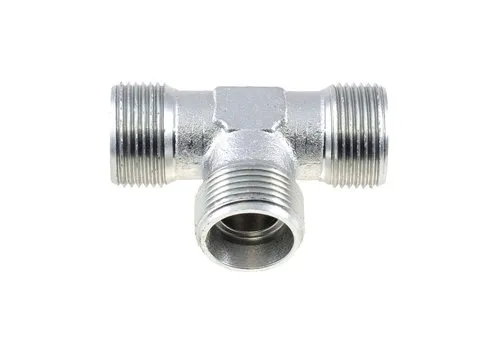

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M30x2

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu M30X2

Średnica zewnętrzna [mm]: 29,6 - 29,9

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint ze wszystkich stron: zewnętrzny metryczny M30X2

Wersja: ciężka

Ciśnienie: 315bar

Typ cieczy: olej hydrauliczny

Materiał:

stal automatowa pokryta ocynkiem

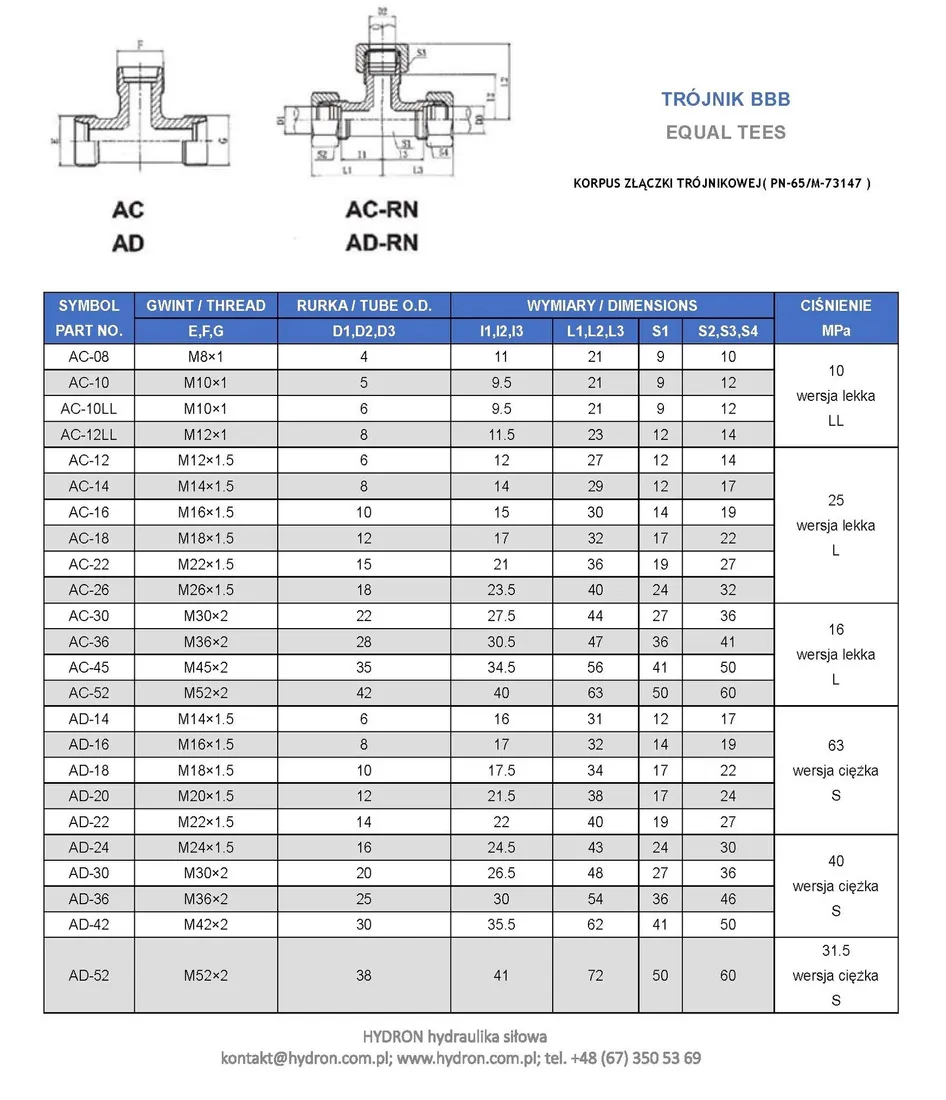

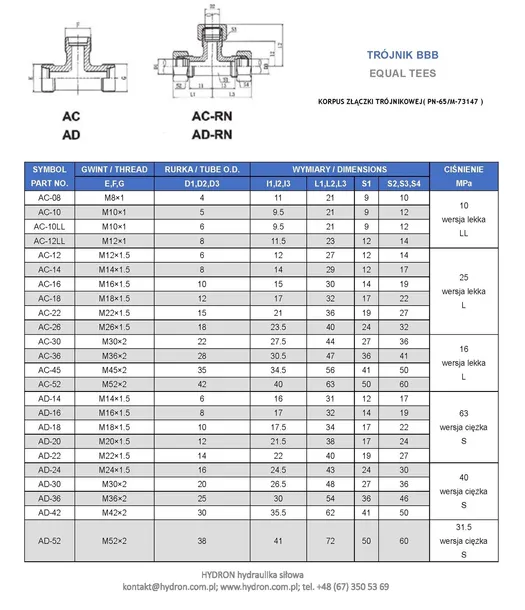

Wykonane według Polskiej Normy : PN-65/M-73147

Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

oznaczenie wg Ermetto : XT 20-S | T20S

oznaczenie wg Rastelli-Raccordi : TS100-20S

oznaczenie wg Cast : 103920.1

oznaczenie wg Vitillo : TME20S.1

SYMBOL : AD-30

Złączka trójnikowa

Złącze trójnikowe / Equal Cross

TN 100

Złączka trójnikowa metryczna z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem.XT 20 S CFAD-30
