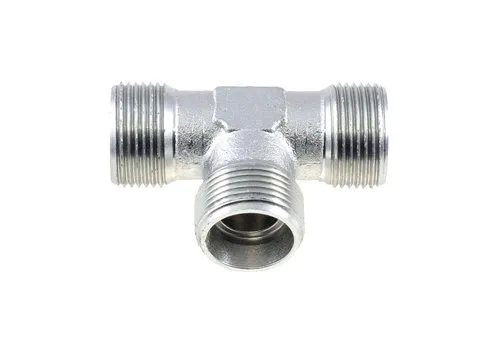

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M27X2

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu M27X2

Średnica zewnętrzna [mm]: 26,6 - 26,9

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint ze wszystkich stron: zewnętrzny metryczny M27X2

Wersja: lekka

Ciśnienie: 250bar

Typ cieczy: olej hydrauliczny

Materiał:

stal automatowa pokryta ocynkiem

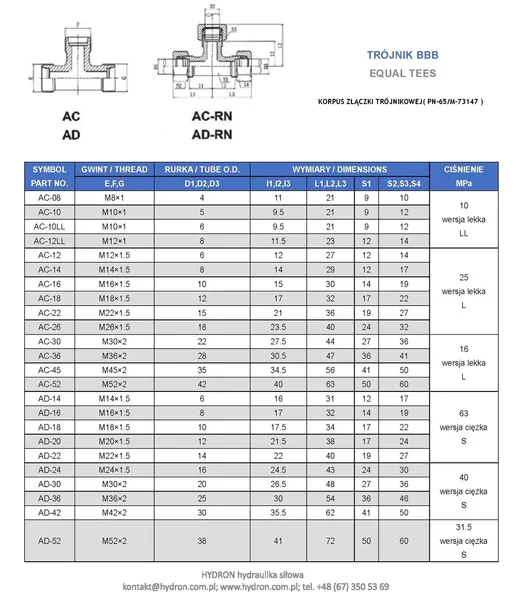

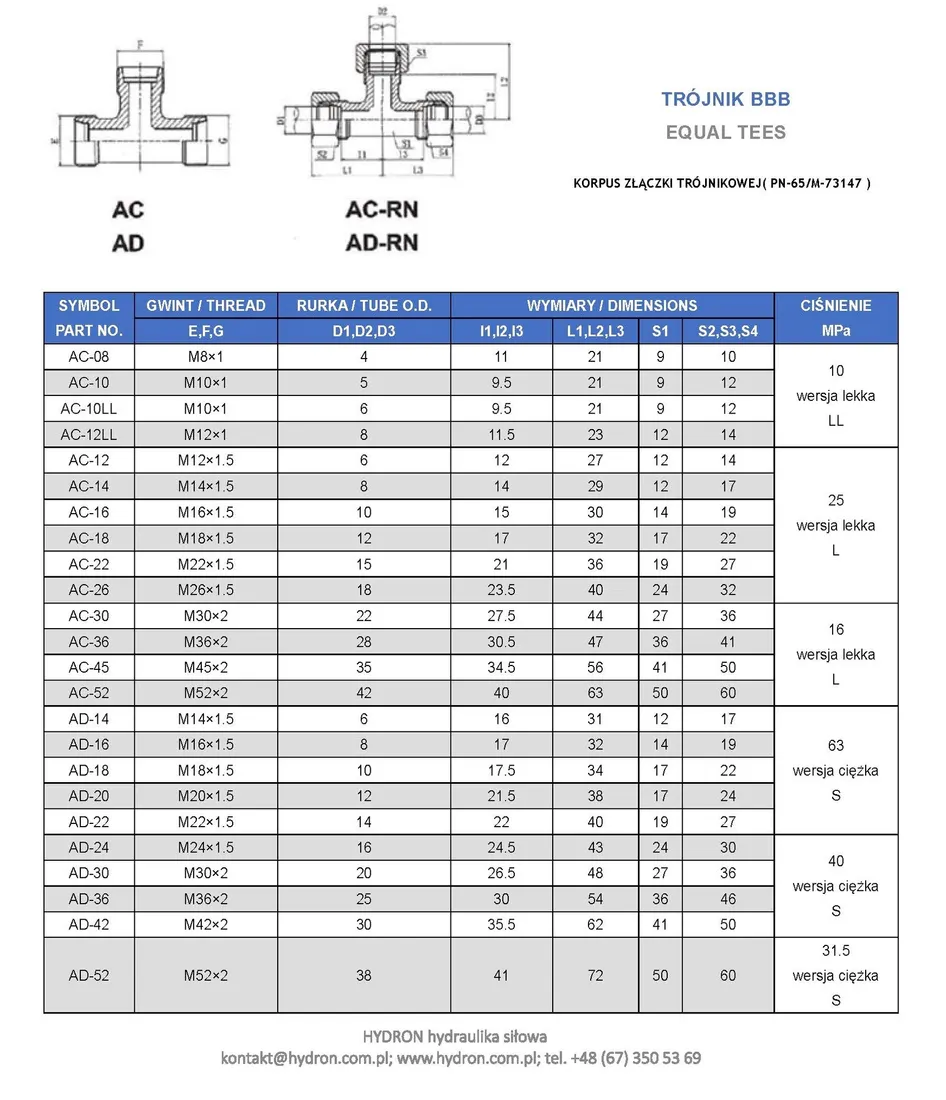

Wykonane według Polskiej Normy : PN-65/M-73147

Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

• Typ złącza: trójnik hydrauliczny
• Rozmiar gwintu 1: M27x2
• Rozmiar gwintu 1 w milimetrach: 26,6-26,9zew./24,6-25,0wew.
• Rozmiar gwintu 2: M27X2
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg CAST: 103909.1
• Oznaczenie wg PARKER ERMETO: T18L

Złączka trójnikowa metryczna z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem.
