Trójnik BBB M22×1,5 15L

Złącze hydrauliczne – trójnik równoprzelotowy typu BBB w wersji lekkiej 15L, przeznaczony do połączeń stożkowych 24°

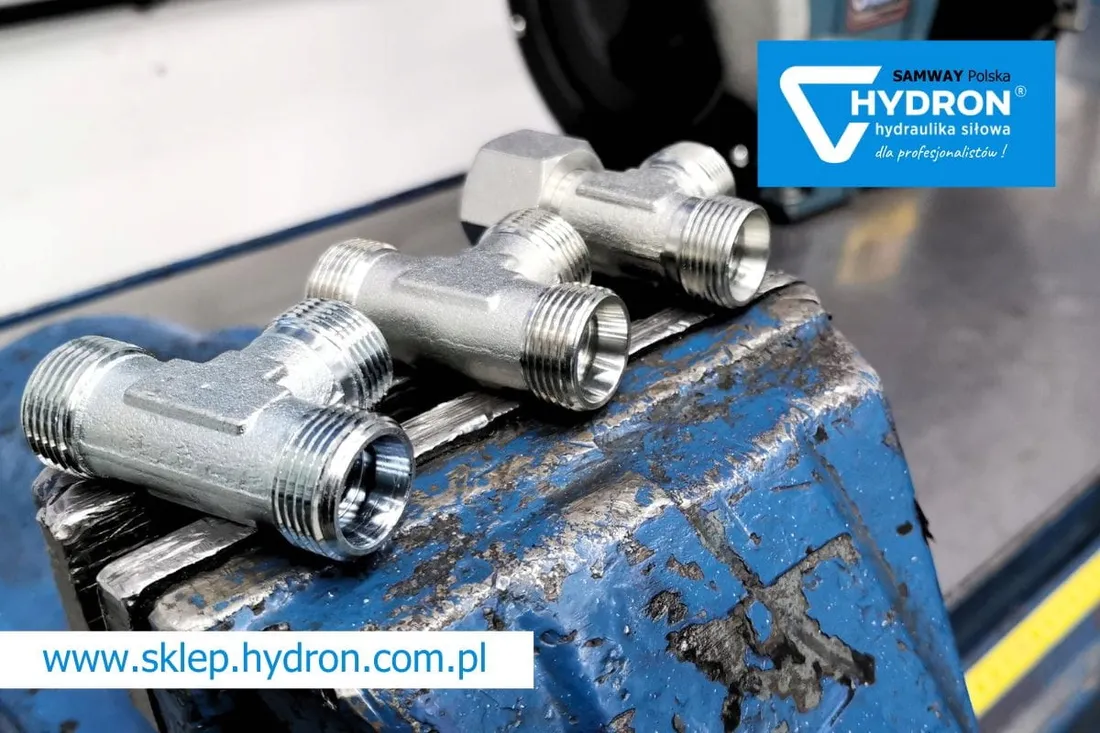

Trójnik hydrauliczny BBB M22×1,5 15L to znormalizowane złącze stosowane w hydraulice siłowej do łączenia trzech przewodów hydraulicznych w jednym układzie. Konstrukcja oparta na stożkowym samo-uszczelnieniu zaciskowym zapewnia szczelność połączenia podczas dokręcania, bez konieczności stosowania dodatkowych uszczelnień gumowych.

Złączka znajduje szerokie zastosowanie w instalacjach hydraulicznych wykorzystywanych w rolnictwie, sadownictwie, leśnictwie, budownictwie oraz w przemyśle. Ze względu na brak gniazd pod uszczelki, nie jest przeznaczona do bezpośredniego wkręcania w korpusy pomp, siłowników czy rozdzielaczy.

Kluczowe cechy

• Trójnik hydrauliczny równoprzelotowy typu BBB
• Wersja lekka 15L ze stożkiem uszczelniającym 24°
• Samouszczelnienie zaciskowe przy dokręcaniu
• Brak uszczelnień gumowych i gniazd pod uszczelkę
• Przeznaczony do łączenia trzech przewodów hydraulicznych
• Szerokie zastosowanie w hydraulice siłowej

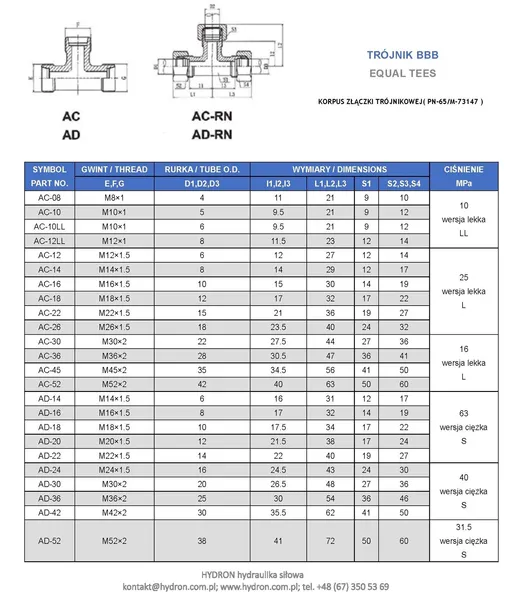

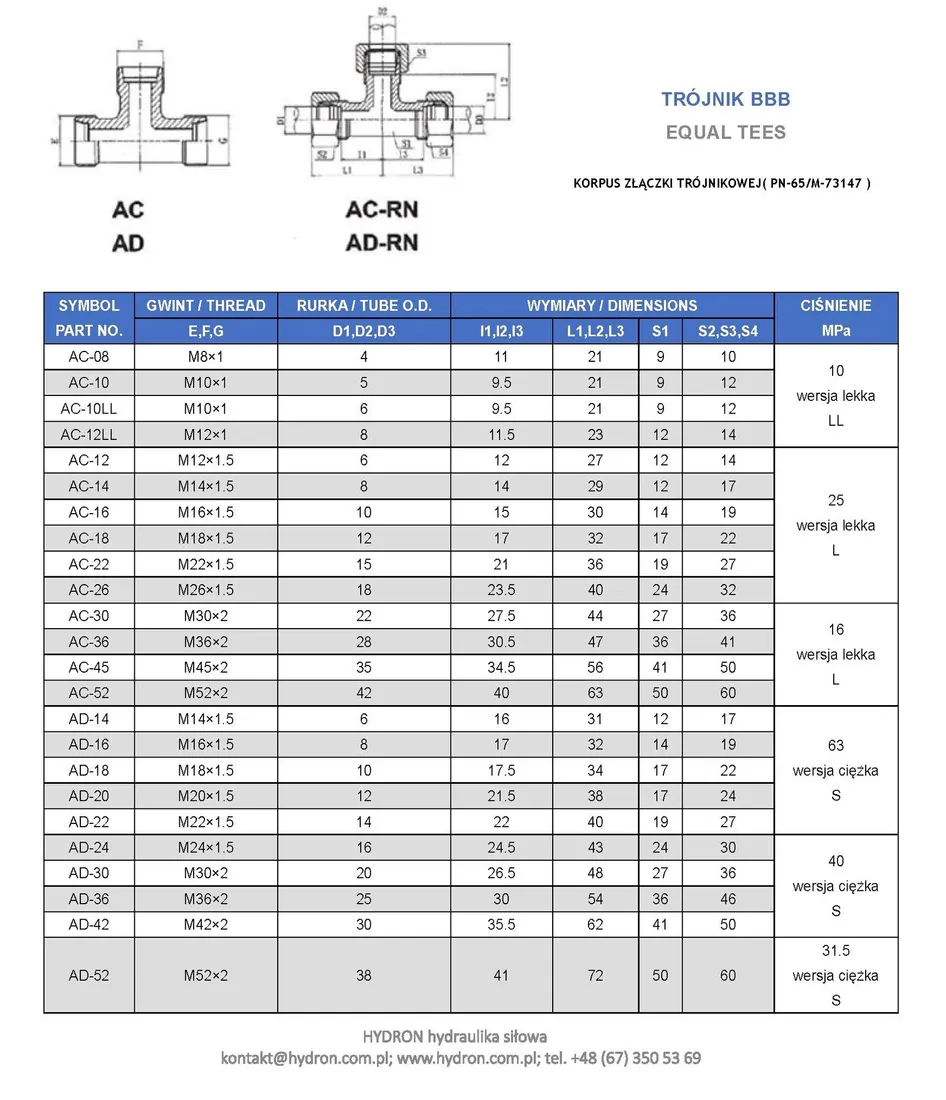

Specyfikacja techniczna

• Typ złącza: trójnik hydrauliczny BBB (equal tee)
• Gwint: zewnętrzny metryczny M22×1,5 (ze wszystkich stron)
• Wersja: lekka 15L
• Kąt stożka zaciskowego: 24°
• Ciśnienie robocze: 315 bar
• Typ cieczy: olej hydrauliczny
• Materiał: stal automatowa
• Zabezpieczenie antykorozyjne: ocynk
• Norma wykonania: PN-65/M-73147

Pomocne dane pomiarowe

• Średnica zewnętrzna gwintu M22×1,5 (pomiar suwmiarką): 21,6 – 21,9 mm

Oznaczenia i zamienniki

• Ermetto: XT 15-L / T15L
• Rastelli-Raccordi: TS100-15L
• Cast: 103908.1
• Vitillo: TME15L.1
• Manuli: B90098-22-22
• Symbol: AC-22

• Typ złącza: trójnik hydrauliczny
• Gwint 1: M22x1,5
• Gwint 1 ( mm ): 21,6-21,9zew./20,2-20,6wew.
• Gwint 2: M22X1,5
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TS100-15L
• Oznaczenie wg CAST: 103908.1
• Oznaczenie wg PARKER ERMETO: XT 15-L | T15L
• Oznaczenie alternatywne: AC-22
• Rozmiar gwintu 1: M22x1,5
• Rozmiar gwintu 1 w milimetrach: 21,6-21,9zew./20,2-20,6wew.
• Rozmiar gwintu 2: M22X1,5
• Gwint gwintu 2 w milimetrach: nie dotyczy
• Oznaczenie wg VITILLO: TME15L.1
• Oznaczenie wg MANULI: B90098-22-22

Trójnik hydrauliczny BBB M22×1,5 15L to metryczna złączka trójnikowa z trzema gwintami zewnętrznymi, przeznaczona do łączenia przewodów i elementów w układach hydrauliki siłowej. Wykonany ze stali automatowej pokrytej ocynkiem, zapewnia trwałość, odporność na korozję oraz szczelność połączeń.
