Trójnik hydrauliczny BBB M14x1,5 8L 315 bar stal ocynkowana

Trójnik hydrauliczny BBB M14x1,5 8L 315 bar stal ocynkowana

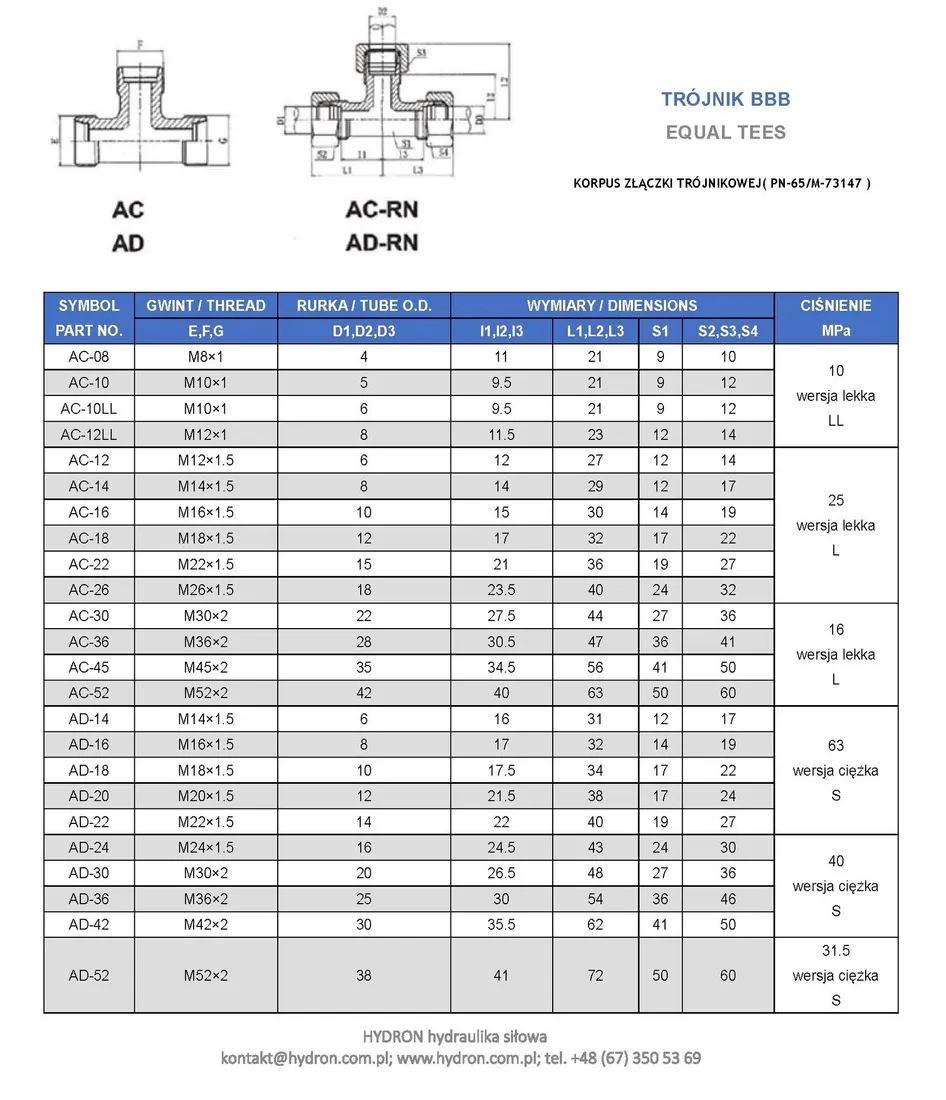

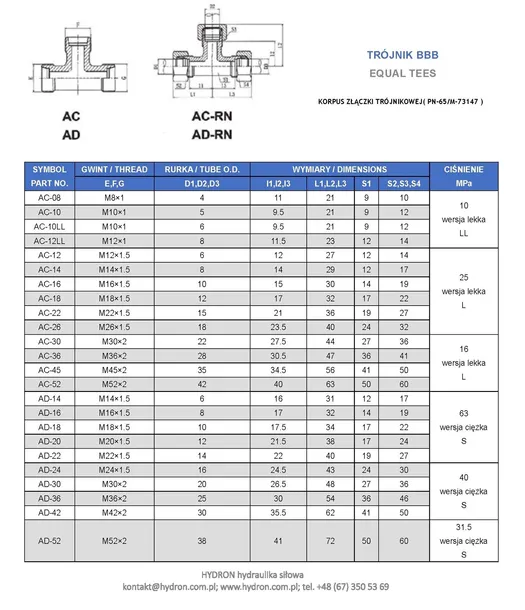

Trójnik BBB M14X1,5 8L

Złącze hydrauliczne trójnik BBB M14X1,5

Złącze hydrauliczne BBB M14x1,5 posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle. Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym. Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

• Średnica gwintu M14X1,5
• Gwint zewnętrzny x3
• Średnica zewnętrzna [mm]: 13,6 - 13,9

Dane techniczne:

• Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
• Gwint ze wszystkich stron: zewnętrzny metryczny M14X1,5
• Wersja: lekka
• Ciśnienie: 315 bar
• Typ cieczy: olej hydrauliczny

Materiał:

• stal automatowa pokryta ocynkiem
• Wykonane według Polskiej Normy : PN-65/M-73147

Istnieje możliwość zamówienia kompletów :

• Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka
• Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

Alternatywna nomenklatura:

• oznaczenie wg Ermetto : XT 8-L | T08L
• oznaczenie wg Rastelli-Raccordi : TS100-8L
• oznaczenie wg Cast : 103905.1oznaczenie wg Vitillo : TME08L.1
• oznaczenie wg Manuli: B90098-14-14
• SYMBOL : AC-14
• Złączka trójnikowa
• Złącze trójnikowe / Equal Cross
• TN 100

Co się dzieje, gdy zastosujesz zły typ trójnika

W praktyce warsztatowej często spotyka się sytuację, gdzie ktoś montuje pierwszy lepszy trójnik. Efekt to przecieki lub różnice ciśnień między odgałęzieniami. W przypadku trójnika BBB mamy trzy gwinty zewnętrzne, co oznacza konieczność zastosowania odpowiednich elementów połączeniowych, takich jak złączki hydrauliczne. Jeśli połączenie nie jest dobrze spasowane lub gwinty nie są zgodne z normą, pojawiają się mikronieszczelności. Przy ciśnieniach roboczych rzędu kilkuset barów to już realne ryzyko awarii.

Przykład z praktyki: maszyna rolnicza i nierówna praca siłowników

W jednej z maszyn rolniczych pojawił się problem z nierównym wysuwem siłowników. Układ był sprawny, pompa działała poprawnie, ale jeden z odbiorników reagował wolniej. Powód? Źle dobrany trójnik o zbyt małym przelocie. Po wymianie na trójnik BBB M14x1.5 8L dopasowany do przepływu oraz zastosowaniu odpowiednich szybkozłączy hydraulicznych problem zniknął. Ciśnienie się wyrównało, a układ zaczął pracować stabilnie.

Co musisz dobrać razem z trójnikiem, żeby układ działał

Sam trójnik to tylko element układanki. Żeby instalacja działała poprawnie, potrzebujesz jeszcze kilku rzeczy. Przede wszystkim odpowiednich przewodów, czyli przewody hydrauliczne dopasowane do ciśnienia i średnicy. Do tego element sterujący przepływem, na przykład zawory hydrauliczne, które pozwalają kontrolować kierunek i natężenie przepływu. W wielu przypadkach warto też zabezpieczyć instalację poprzez zastosowanie osłon, takich jak osłony spiralne do węży, które chronią przewody przed uszkodzeniami mechanicznymi i wydłużają ich żywotność.

• Typ złącza: trójnik hydrauliczny
• Gwint 1: M14x1,5
• Gwint 1 ( mm ): 13,6-13,9zew./12,2-12,6wew.
• Gwint 2: M14X1,5
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TS100-8L
• Oznaczenie wg CAST: 103905.1
• Oznaczenie wg PARKER ERMETO: XT 8-L | T08L
• Oznaczenie alternatywne: AC-14
• Rozmiar gwintu 1: M14x1,5
• Rozmiar gwintu 1 w milimetrach: nie dotyczy
• Rozmiar gwintu 2: M14X1,5
• Gwint gwintu 2 w milimetrach: nie dotyczy
• Oznaczenie wg VITILLO: TME08L.1
• Oznaczenie wg MANULI: B90098-14-14

Złączka trójnikowa metryczna z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem. XT 8L AC-14
