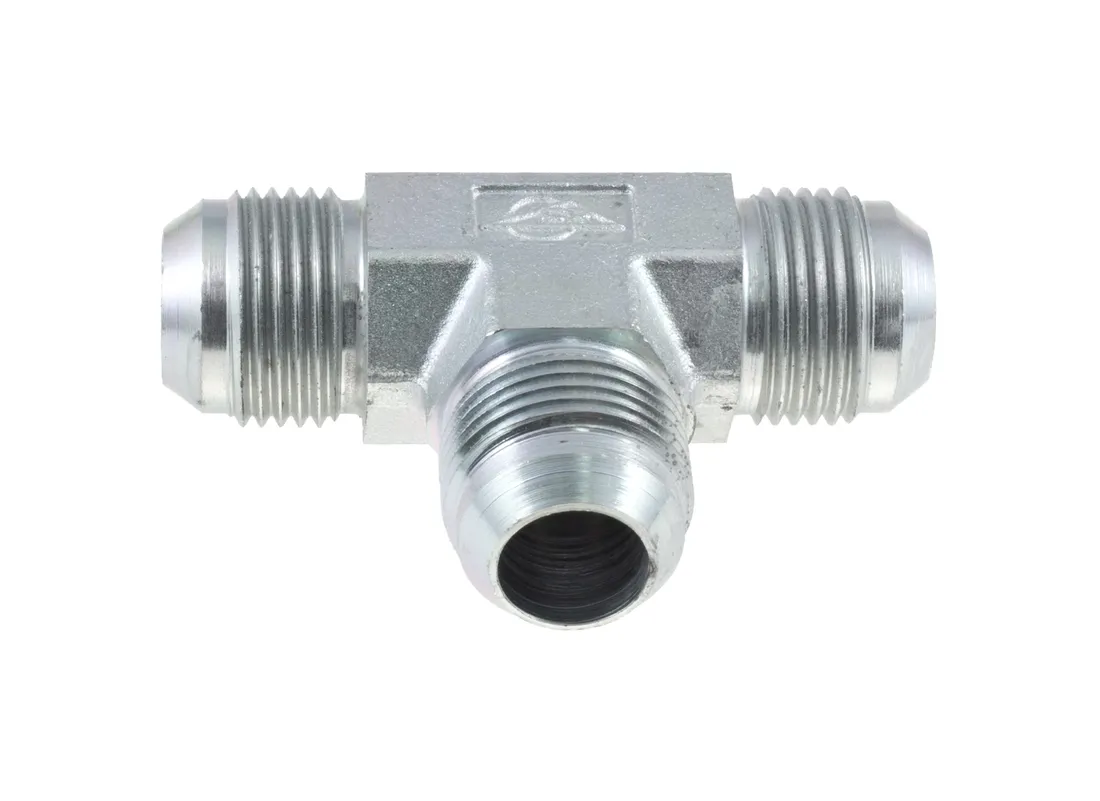

Trójnik BBB JIC 7/8" UNF

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu: 7/8"

Średnica zewnętrzna [mm]: 22-22,2 mm

Dane techniczne:

Kąt stożka zaciskowego: 74°

Gwint ze wszystkich stron: zewnętrzny calowy 7/8" UNF

Ciśnienie: 250bar

Typ cieczy: olej hydrauliczny

Materiał:stal automatowa pokryta ocynkiem

oznaczenie alternatywne: XT 7/8" UNF

oznaczenie wg Rastelli-Raccordi: ST.51.00.10

• Typ złącza: trójnik
• Gwint 1: 7/8" JIC
• Gwint 1 ( mm ): 22,0-22,2zew./20,2-20,5wew.
• Gwint 2: 7/8" JIC
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 350 bar
• Norma wykonania: Złącza JIC ISO 8434-2/JIC 37° J514.
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: ST.51.00.10
• Oznaczenie alternatywne: TRÓJNIK XT 3X7/8"UNF

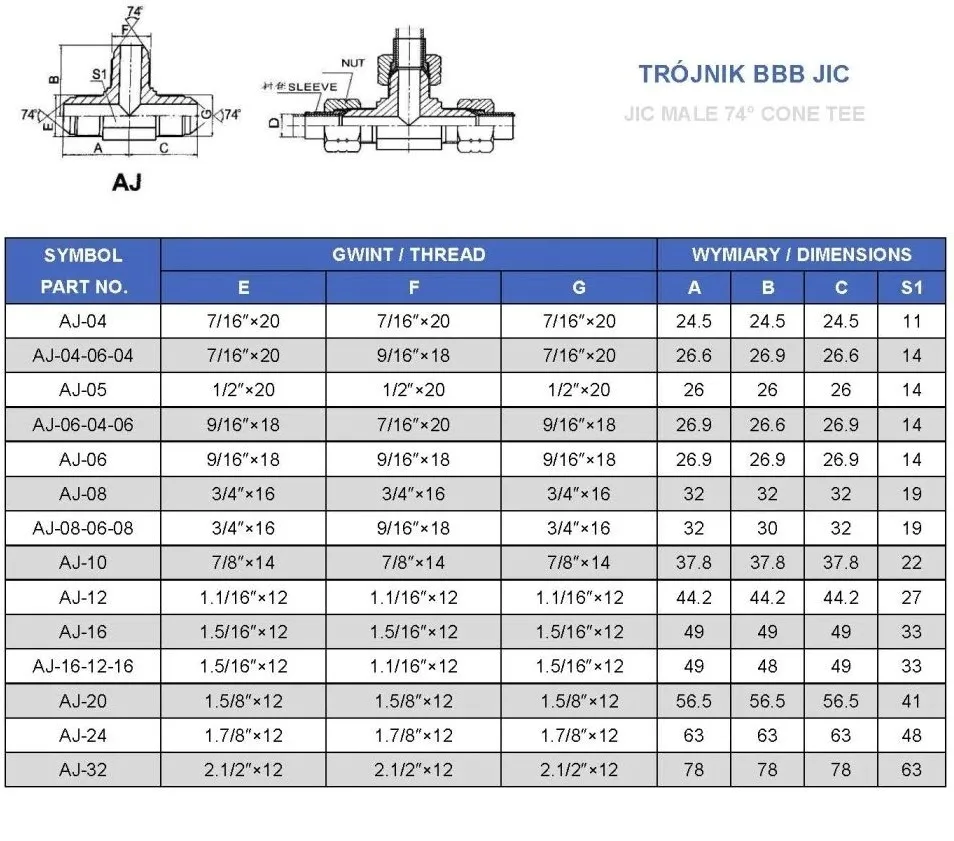

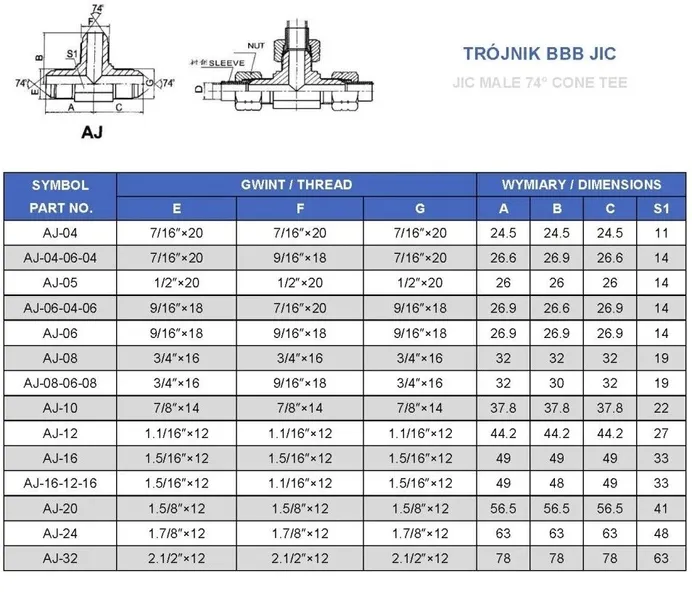

Trójnik z trzema gwintami zewnętrznymi 7/8" JIC ( UNF )
