Trójnik BBB BSP G3/4”

Trójnik BBB BSP G3/4"

HYDRON

Trójnik BBB BSP G3/4"

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu: 3/4"

Średnica zewnętrzna [mm]: 26,1-26,4 mm

Dane techniczne:

Kąt stożka zaciskowego: 60°

Gwint ze wszystkich stron: zewnętrzny calowy 3/4"

Ciśnienie: 250bar

Typ cieczy: olej hydrauliczny

Materiał:stal automatowa pokryta ocynkiem

oznaczenie alternatywne: XT 3/4"

oznaczenie wg Rastelli-Raccordi: 60.51.12.12

oznaczenie wg Cast : 303406

AB-12

Złącze trójnikowe z gwintem BSP

Male equal tee adapter - thread BSP parallel

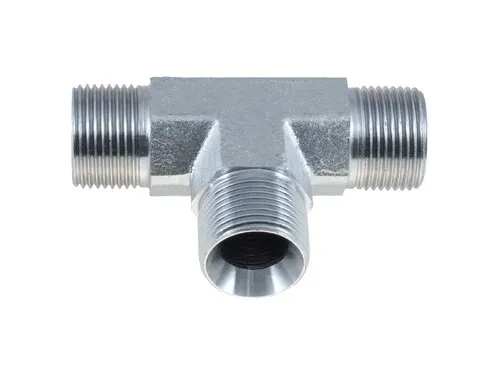

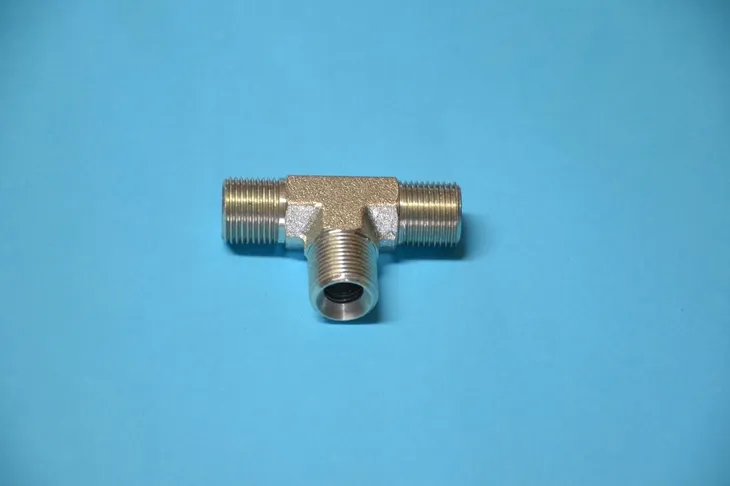

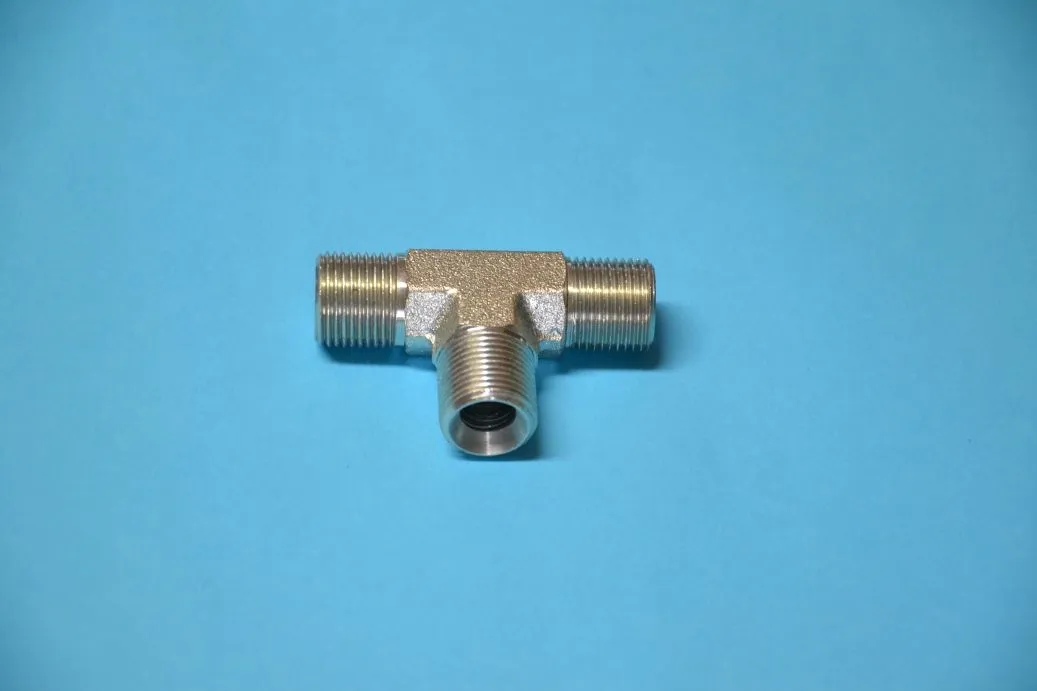

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 3/4" BSP
• Gwint 1 ( mm ): 26,1-26,4zew./24,1-24,5wew.
• Gwint 2: 3/4" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TN164-3/4
• Oznaczenie wg CAST: 303406
• Oznaczenie alternatywne: TRÓJNIK XT 3X 3/4" BSP

Złączka trójnikowa calowa z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem.. AB-12
