Trójnik BBB BSP 1/8”

Trójnik BBB BSP 1/8"

Hydron

Trójnik hydrauliczny G1/8" BSP

Złącze trójnikowe z gwintem 1/8" BSP

Czym jest trójnik BBB BSP G1/8 ? Trójnik BBB BSP G1/8 to wysokiej jakości trójnik gwintowany hydrauliczny przeznaczony do tworzenia trwałych i szczelnych połączeń w układach hydrauliki siłowej. Dzięki gwintowi BSP G1/8 zapewnia kompatybilność z szeroką gamą przewodów, zaworów i innych komponentów hydraulicznych. Wykonany z wytrzymałego materiału, gwarantuje niezawodność nawet w wymagających warunkach pracy. Trójniki hydrauliczne przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym. Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza. Trójnik znajduje szerokie zastosowanie w układach hydraulicznych i pneumatycznych, umożliwiając rozgałęzienie przewodów w sposób szczelny i bezpieczny. Jest wykorzystywany w: instalacjach hydraulicznych maszyn przemysłowych, układach pneumatycznych, systemach smarowania, układach chłodzenia i systemach olejowych. Trójniki gwintowane posiadają szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

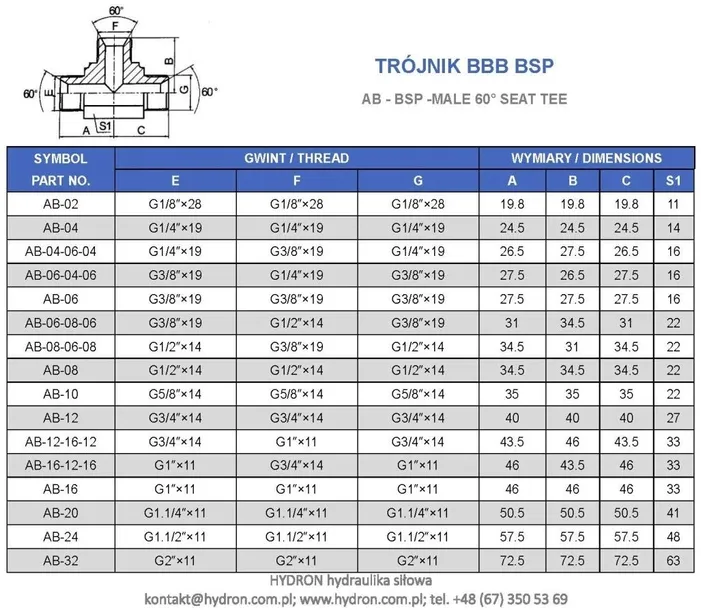

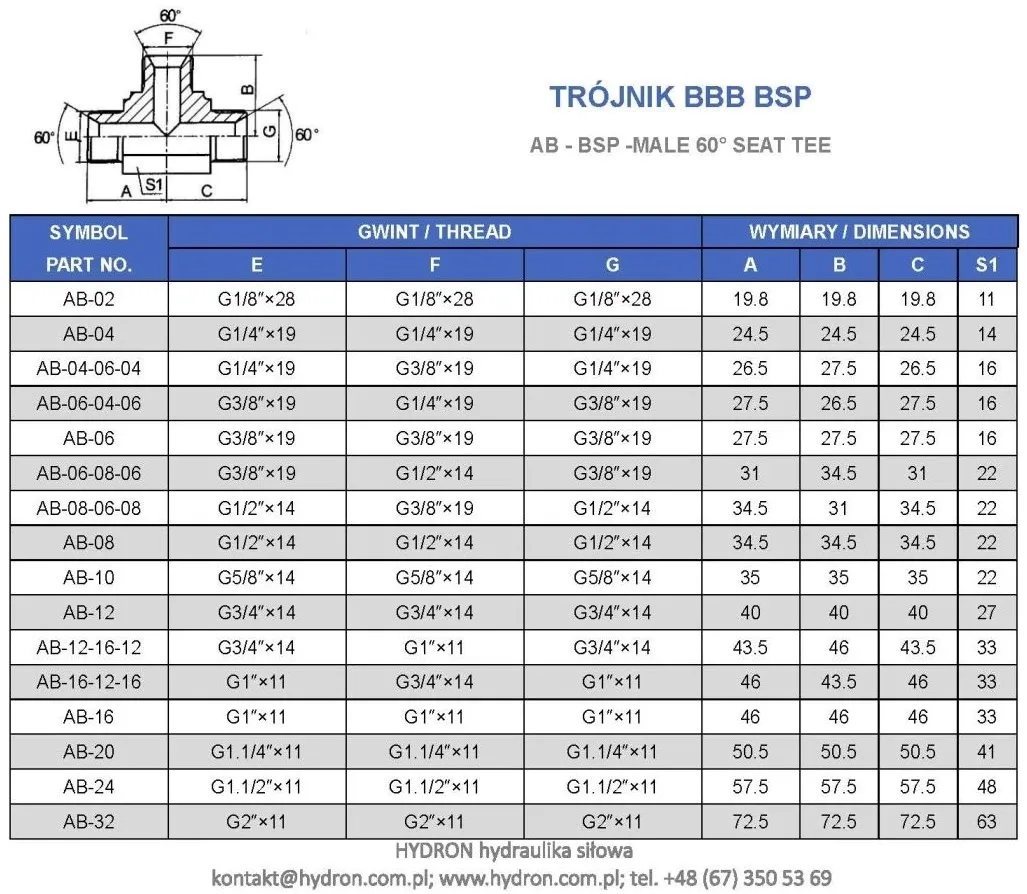

Parametry techniczne trójnika :

• Średnica gwintu: 1/8"
• Gwint ze wszystkich stron: zewnętrzny calowy 1/8"
• Średnica zewnętrzna [mm]: 9,3-9,7 mm
• Kąt stożka : 60°
• Ciśnienie robocze : 250bar
• Materiał:stal automatowa pokryta ocynkiem
• oznaczenie wg Cast : 303401
• oznaczenie wg Rastelli Raccordi: TTMMMR02
• oznaczenie wg Vitillo: TMG02
• oznaczenie wg Parker: 2JMK4S
• symbol : AB-02
• nazwa angielska : Male equal tee adapter - thread BSP parallel

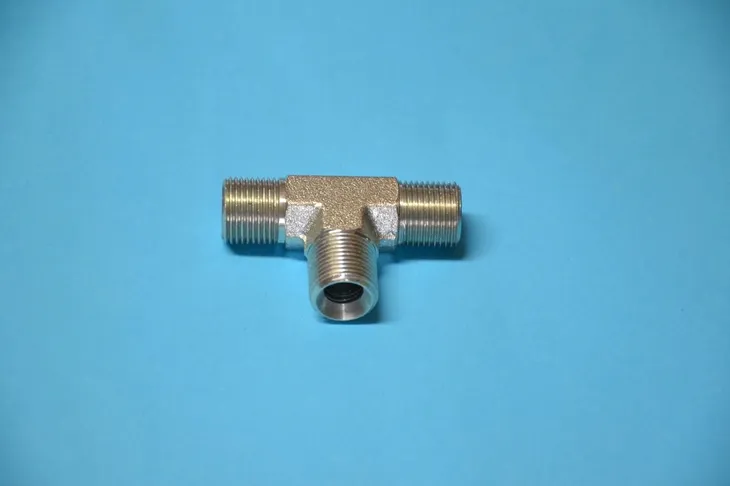

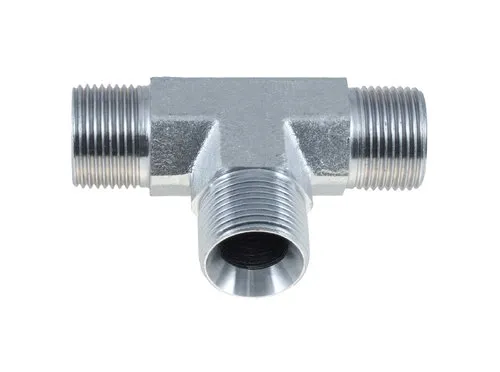

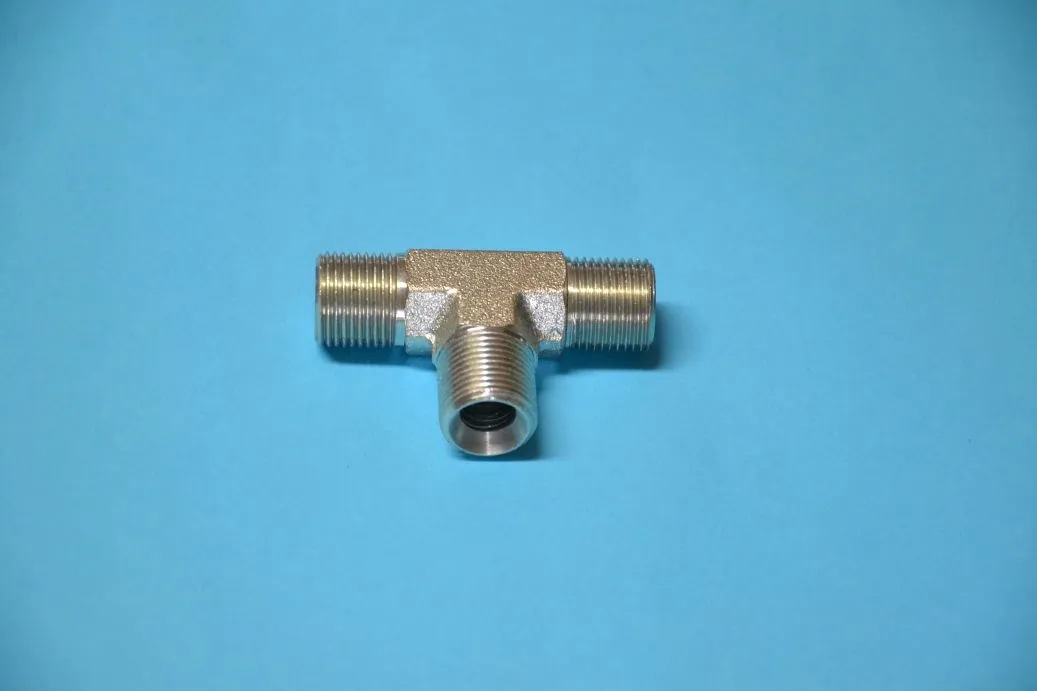

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik hydrauliczny
• Gwint 1: 1/8" BSP
• Gwint 1 ( mm ): 9,3-9,7zew./8,2-8,6 wew.
• Gwint 2: 1/8" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 350 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg CAST: 303401
• Rozmiar gwintu 1: 1/8" BSP
• Rozmiar gwintu 1 w milimetrach: 9,3-9,7zew./8,5-8,9 wew.
• Rozmiar gwintu 2: 1/8" BSP
• Oznaczenie wg RASTELLI RACCORDI: TTMMMR02
• Oznaczenie wg VITILLO: TMG02
• Oznaczenie wg PARKER ERMETO: 2JMK4S
• Oznaczenie alternatywne: AB-02

Złączka trójnikowa, trójnik hydrauliczny gwintowany z trzeba gwintami zewnętrznymi 1/4" BSP. Wykonanie : stal automatowa pokryta ocynkiem. AB-02
