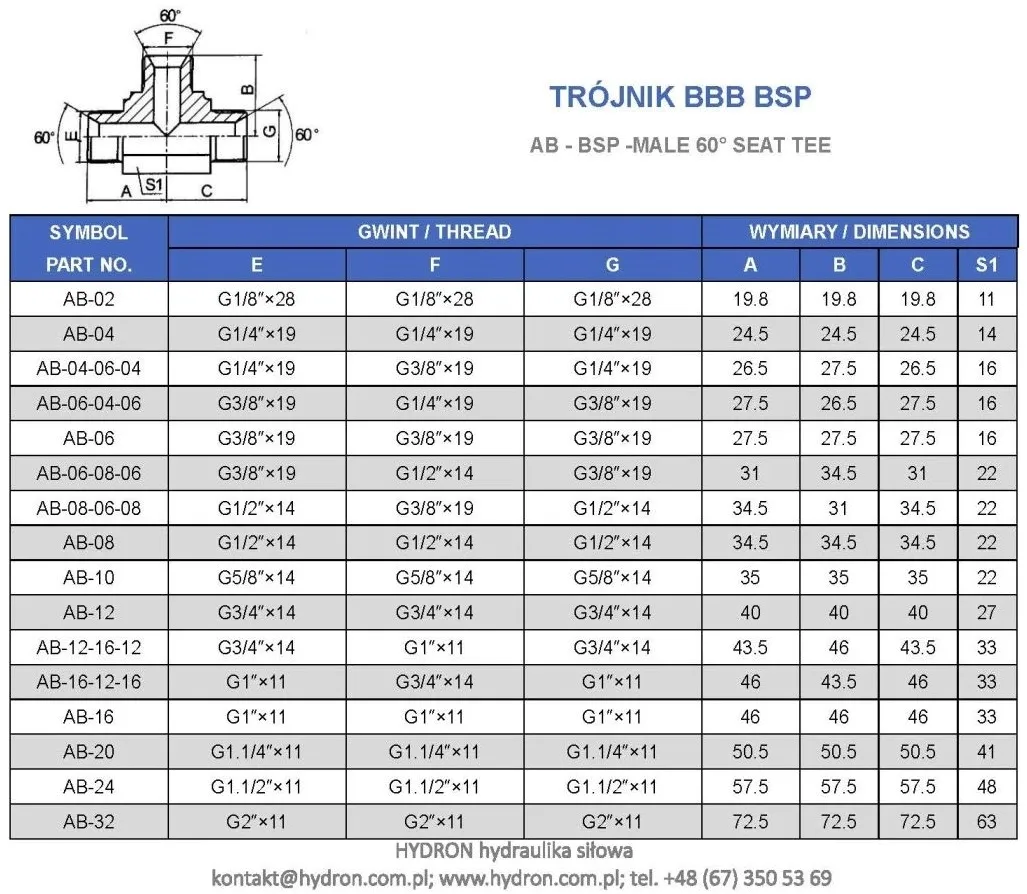

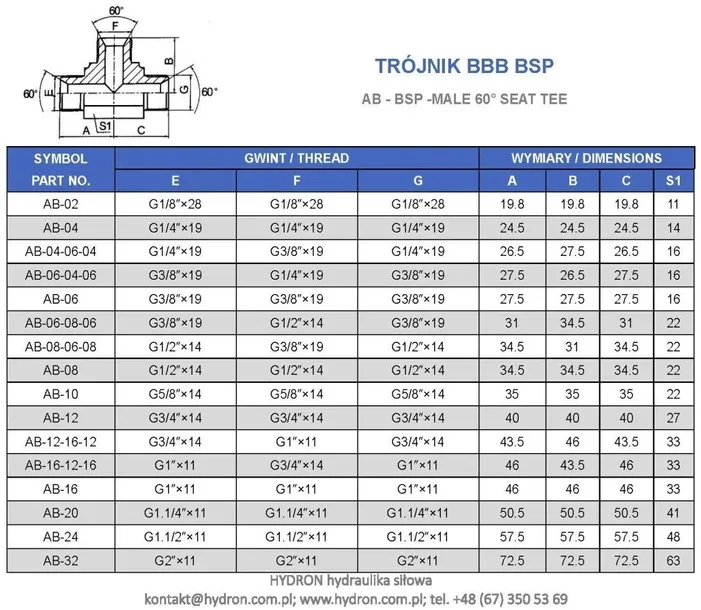

Trójnik BBB BSP 1.1/2”

Trójnik BBB BSP 1.1/2"

Hydron

Trójnik BBB BSP G1.1/2"

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu: 1 1/2"

Średnica zewnętrzna [mm]: 47,4-47,8 mm

Dane techniczne:

Kąt stożka zaciskowego: 60°

Gwint ze wszystkich stron: zewnętrzny calowy 1 1/2"

Ciśnienie: 105bar

Typ cieczy: olej hydrauliczny

Materiał:stal automatowa pokryta ocynkiem

oznaczenie alternatywne: XT 1 1/2"

oznaczenie wg Rastelli-Raccordi: 60.51.24.24

oznaczenie wg Cast : 303409

oznaczenie wg Parker: 24JMK4S

symbol : AB-24

Złącze trójnikowe z gwintem BSP

Male equal tee adapter - thread BSP parallel

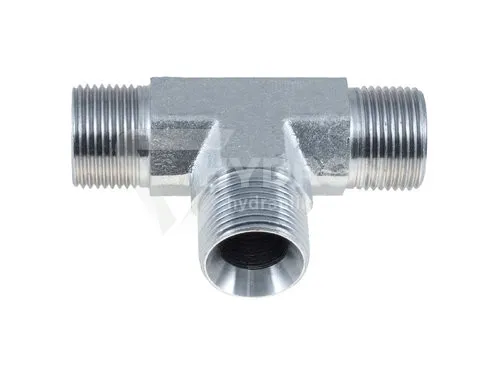

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik hydrauliczny
• Gwint 1: 1.1/2" BSP
• Gwint 1 ( mm ): 47,4-47,8zew./44,8-45,3wew.
• Gwint 2: 1.1/2" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 105 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg CAST: 303409
• Rozmiar gwintu 1: 1.1/2" BSP
• Rozmiar gwintu 1 w milimetrach: 47,4-47,8zew./44,8-45,3wew.
• Rozmiar gwintu 2: 1.1/2" BSP
• Oznaczenie wg RASTELLI RACCORDI: 60.51.24.24
• Oznaczenie wg PARKER ERMETO: 24JMK4S
• Oznaczenie alternatywne: AB-24

Złączka trójnikowa calowa z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem. AB-24
