Trójnik hydrauliczny BBA M42x2 30S DIN 2353 400 bar ocynkowany

Trójnik BBA M42X2 30S

Złącze trójnikowe niesymetryczne nakrętne

Adjustable male stud barrel tee

Trójnik BBA - niesymetryczny nastawny z gwintami metrycznymi

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Dodatkowe informacje:

Średnica gwintu M4X2 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 41,6 - 41,9

Średnica wewnętrzna [mm]:  39,4 - 39,8

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej) z uszczelnieniem o-ring

Gwint na stopce i na jednym boku: zewnętrzny metryczny 42X2

Gwint na drugim boku: wewnętrzny metryczny   42X2

Wersja: ciężka

Ciśnieni pracy: 400 bar

Typ cieczy: olej hydrauliczny

Wykonanie : stal automatowa pokryta ocynkiem.

Temperatura pracy : - 40 + 120

oznaczenie wgErmetto: XEL 30-S

oznaczenie wg Rastelli-Raccordi: TN421-30S

oznaczenie wg Cast : 604622.1

oznaczenie wg Vitillo: TME30SFE30SB.1

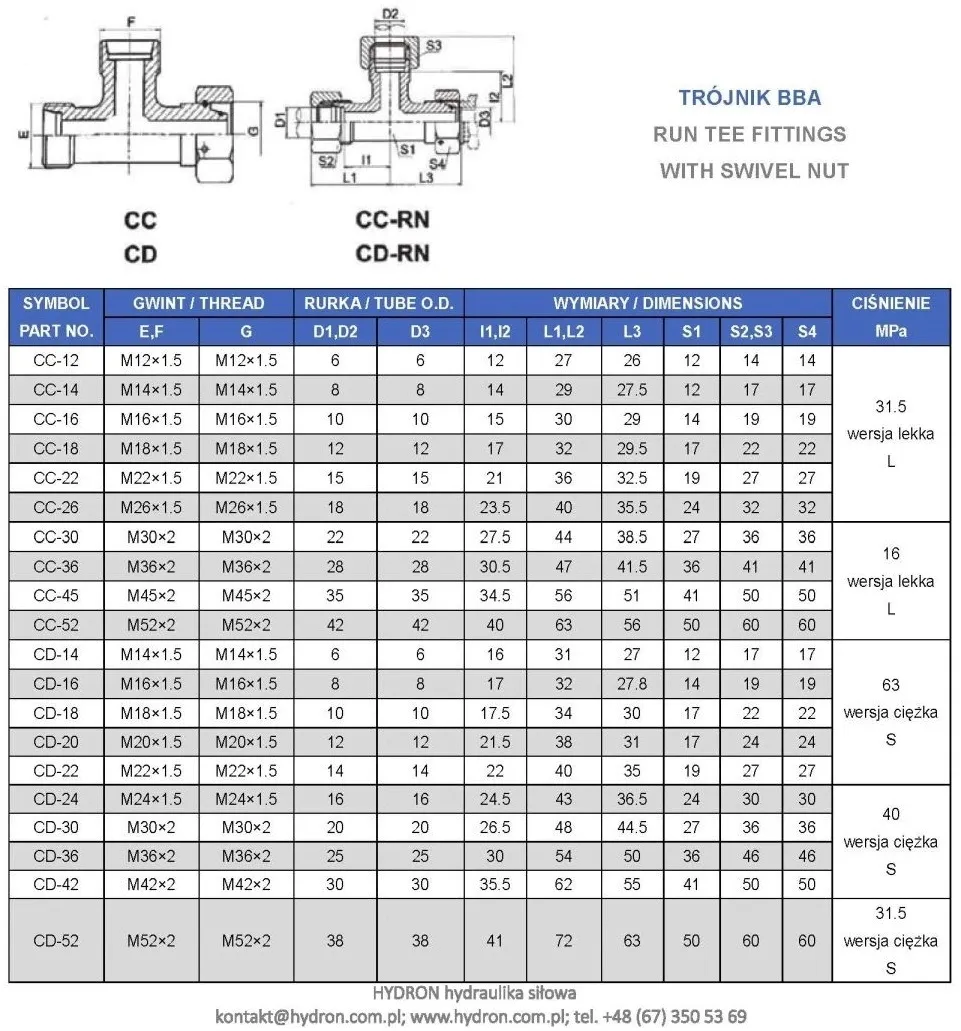

SYMBOL : CD-42

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik hydrauliczny
• Gwint 1: M42x2
• Gwint 1 ( mm ): 41,6-41,9zew./39,4-39,8wew.
• Gwint 2: M42X2
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 400 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg CAST: 604622.1
• Rozmiar gwintu 1: M42x2
• Rozmiar gwintu 1 w milimetrach: 41,6-41,9zew./39,4-39,8wew.
• Rozmiar gwintu 2: M42X2
• Gwint gwintu 2 w milimetrach: nie dotyczy
• Oznaczenie wg RASTELLI RACCORDI: TN421-30S
• Oznaczenie wg VITILLO: TME30SFE30SB.1
• Oznaczenie wg PARKER ERMETO: XEL 30-S
• Oznaczenie alternatywne: CD-42
• Polska Norma: PN-65 M73147 Złączki trójnikowe

Trójnik BBA - niesymetryczny nastawny z gwintami METRYCZNYMI. Wykonanie : stal automatowa pokryta ocynkiem.XEL30S CD-36
