Trójnik BBA M22x1,5 14S

Złącze trójnikowe niesymetryczne nakrętne

Adjustable male stud barrel tee

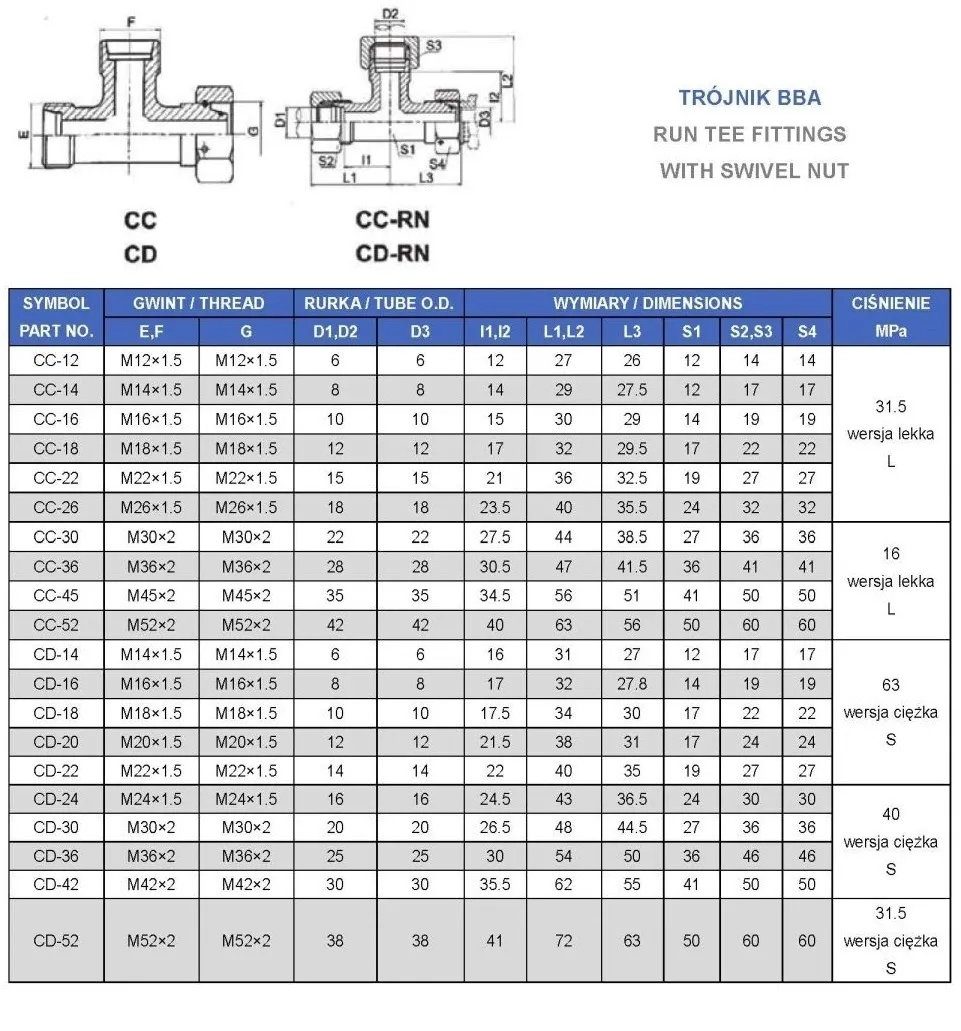

Trójnik z boczną nakrętką i trzema gwintami M22x1,5 ( stożek 14S )

Trójnik BBA - niesymetryczny nastawny z gwintami metrycznymi

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Dodatkowe informacje:

Średnica gwintu M22x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 21,6 - 21,9

Średnica wewnętrzna [mm]:  20,2 -  20,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej) z uszczelnieniem o-ring

Gwint na stopce i na jednym boku: zewnętrzny metryczny 22x1.5

Gwint na drugim boku: wewnętrzny metryczny  22x1.5

Wersja: ciężka 14S

Typ cieczy: olej hydrauliczny

Wykonanie : stal automatowa pokryta ocynkiem.

Temperatura pracy : - 40 + 120

oznaczenie wg Cast : 604618.1

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: M22x1,5
• Gwint 1 ( mm ): 21,6-21,9zew./20,2-20,6wew.
• Gwint 2: M22X1,5
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 630 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg CAST: 604618.1

Trójnik z boczną nakrętką i trzema gwintami M22x1,5 ( stożek 14S )
