Trójnik BBA M18x1,5 10S

Trójnik BBA M18x1,5 10S

Złącze trójnikowe niesymetryczne nakrętne

Adjustable male stud barrel tee

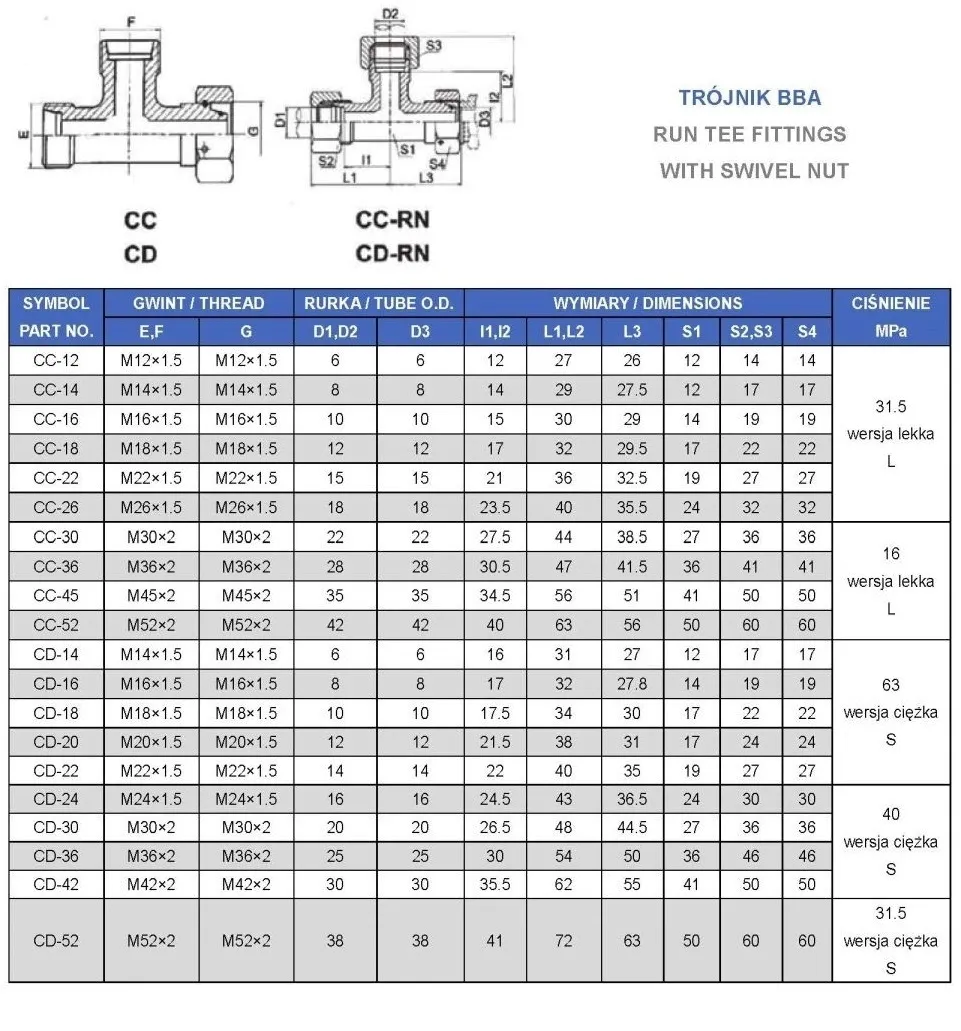

Trójnik BBA - niesymetryczny nastawny z gwintami metrycznymi

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Dodatkowe informacje:

Średnica gwintu M18x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 17,6 - 17,9

Średnica wewnętrzna [mm]: 16,2 - 16,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej) z uszczelnieniem o-ring

Gwint na stopce i na jednym boku: zewnętrzny metryczny 18x1.5

Gwint na drugim boku: wewnętrzny metryczny 18x1.5

Wersja: ciężka

Ciśnieni pracy: 630 bar

Typ cieczy: olej hydrauliczny

Wykonanie : stal automatowa pokryta ocynkiem.

Temperatura pracy : - 40 + 120

oznaczenie wgErmetto: XEL 10-S

oznaczenie wg Rastelli-Raccordi: TN421-10S

oznaczenie wg Cast : 604616.1

oznaczenie wg Vitillo: TME10SFE10SB.1

SYMBOL : CD-18

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik hydrauliczny
• Rozmiar gwintu 1: M18x1,5
• Rozmiar gwintu 1 w milimetrach: 17,6-17,9zew./16,2-16,6wew.
• Rozmiar gwintu 2: M18X1,5
• Gwint gwintu 2 w milimetrach: nie dotyczy
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 630 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TN421-10S
• Oznaczenie wg VITILLO: TME10SFE10SB.1
• Oznaczenie wg CAST: 604616.1
• Oznaczenie wg PARKER ERMETO: XEL 10-S
• Oznaczenie alternatywne: CD-18

Trójnik BBA - niesymetryczny nastawny z gwintami METRYCZNYMI. Wykonanie : stal automatowa pokryta ocynkiem. CD-18
