Trójnik BBA JIC 7/8”

Trójnik BBA JIC 7/8"

HYDRON

Trójnik BBA JIC 7/8"

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Służy do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami.

Trójnik BBA - niesymetryczny nastawny z gwintami JIC ( UNF )

Trójnik z nakrętką po boku.

B= gwint zewnętrzny

A= nakrętka

Wykonanie : stal automatowa pokryta ocynkiem.

Temperatura pracy : - 40 + 120

Trójnik nastawny niesymetryczny

oznaczenie alternatywne: XEL 7/8" UNF

oznaczenie wg Rastelli-Raccordi: ST.59.00.10

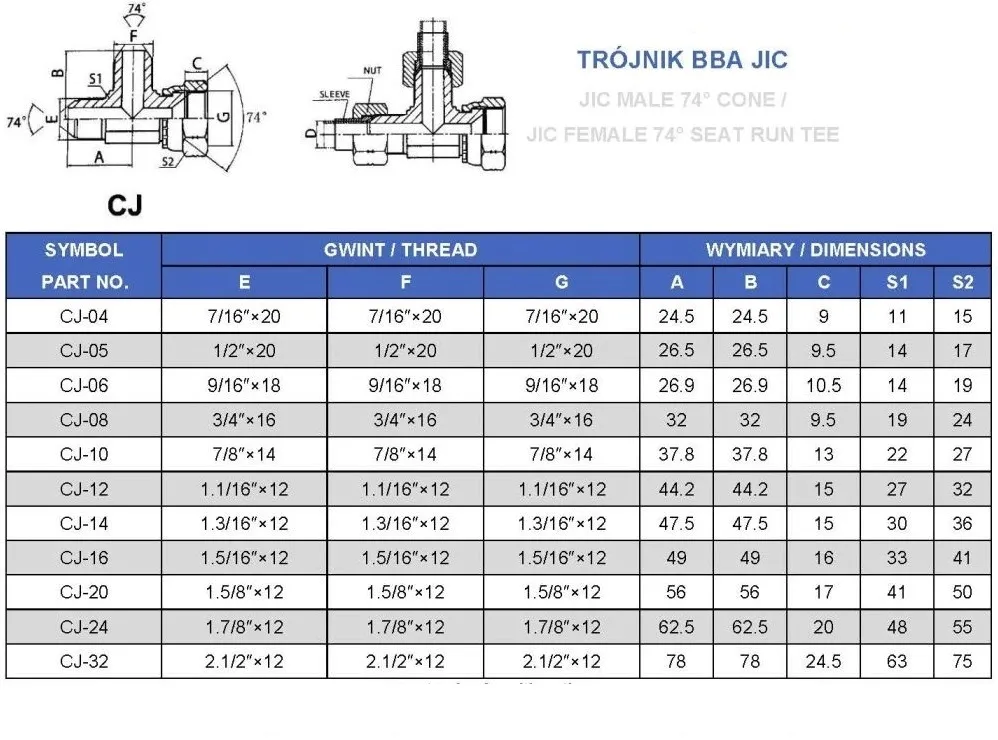

oznaczenie HYDRON : CJ-10

oznaczenie wg Cast: 204205.3

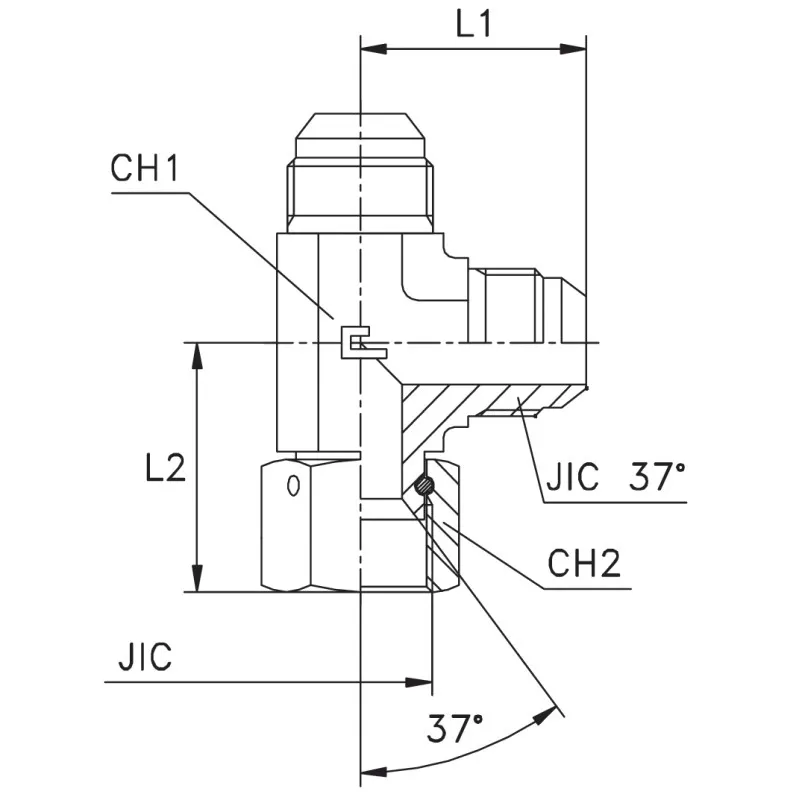

Korpus złącza trójnikowego niesymetrycznego nakrętnego / Adjustable barrel tee with swivel nut

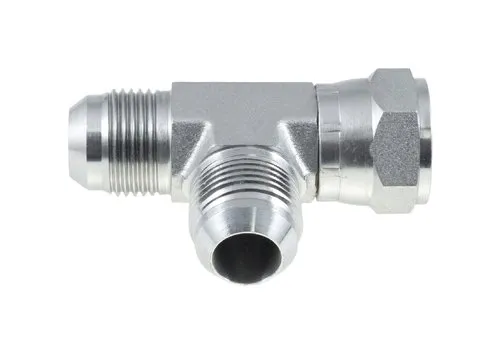

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 7/8" JIC
• Gwint 1 ( mm ): 22,0-22,2zew./20,2-20,5wew.
• Gwint 2: 7/8" JIC
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 350 bar
• Norma wykonania: Złącza JIC ISO 8434-2/JIC 37° J514.
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: ST.59.00.10
• Oznaczenie wg CAST: 204205.3
• Oznaczenie alternatywne: XEL 3X7/8"UNF

Trójnik nastawny niesymetryczny EL FI 14-15-16-CF. Oznaczenie : CJ-10. 7/8/7/8
