Trójnik BBA JIC 1.1/16”

Trójnik BBA JIC 1.1/16"

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Służy do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami.

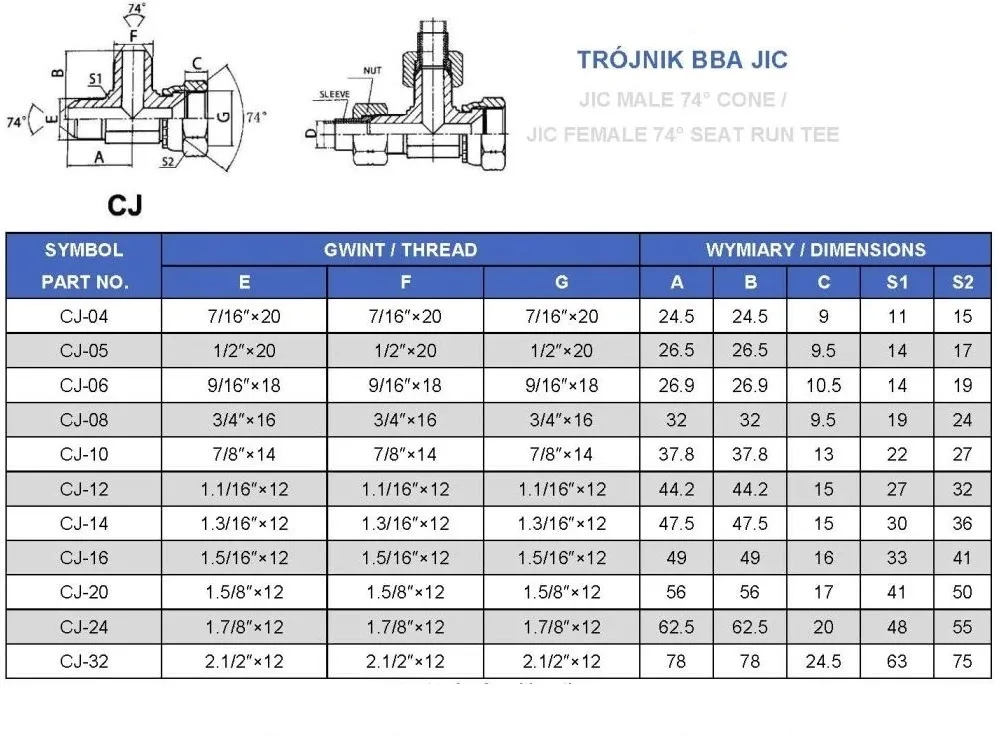

Trójnik BBA - niesymetryczny nastawny z gwintami JIC ( UNF )

Trójnik z nakrętką po boku.

B= gwint zewnętrzny

A= nakrętka

Wykonanie : stal automatowa pokryta ocynkiem.

Temperatura pracy : - 40 + 120

Trójnik nastawny niesymetryczny

oznaczenie alternatywne: XEL 1.1/16" UNF

oznaczenie wg Rastelli-Raccordi: ST.59.00.12

oznaczenie wg Cast: 204206.3

Oznaczenie wg Vitillo : TMJ12FGJ12B

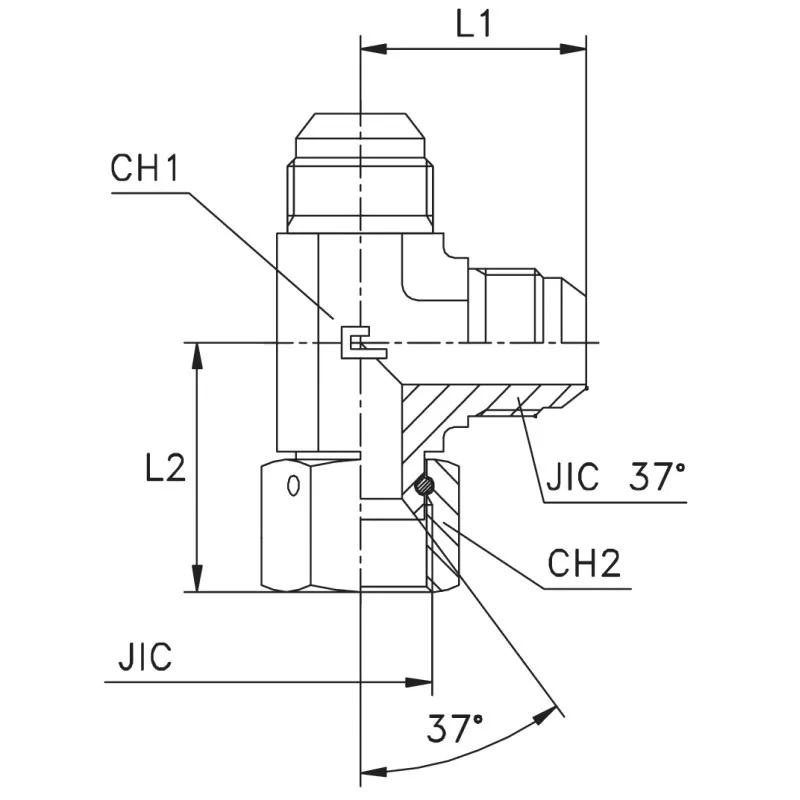

Korpus złącza trójnikowego niesymetrycznego nakrętnego / Adjustable barrel tee with swivel nut

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 1 1/6" JIC
• Gwint 1 ( mm ): 26,6-26,9zew./24,3-24,7wew.
• Gwint 2: 1 1/16" JIC
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 350 bar
• Norma wykonania: Złącza JIC ISO 8434-2/JIC 37° J514.
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: ST.59.00.12
• Oznaczenie wg CAST: 204206.3
• Oznaczenie alternatywne: XEL 3X1 1/16"UNF

Trójnik nastawny niesymetryczny 204206.3.
