Trójnik BBA 3/4” BSP

Trójnik BBA 3/4" BSP

HYDRON

Trójnik BBA 3/4" BSP

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Służy do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami.

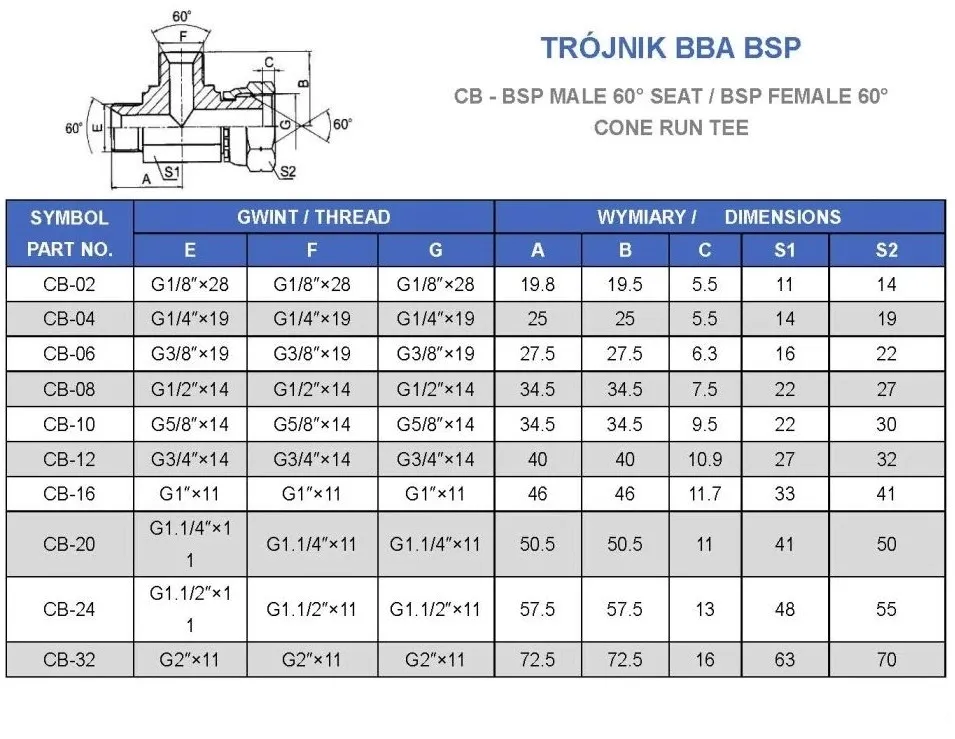

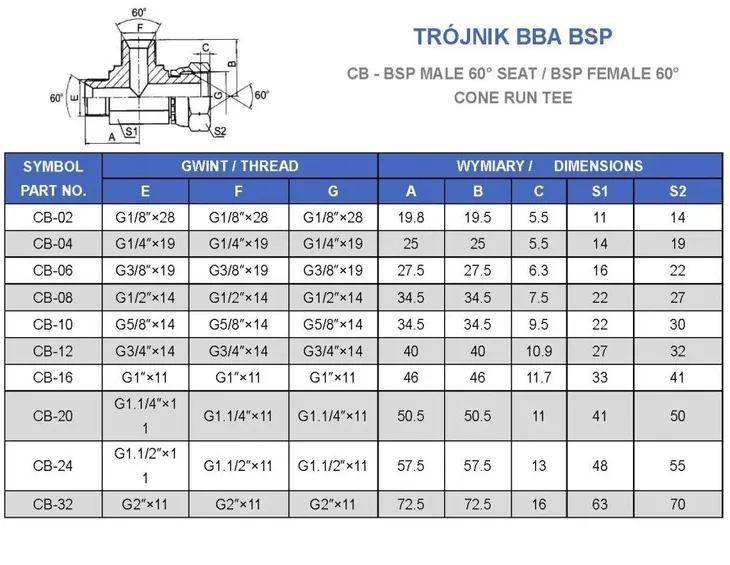

Trójnik BBA - niesymetryczny nastawny z gwintami BSP

Trójnik z nakrętką po boku.

B= gwint zewnętrzny

A= nakrętka

Wykonanie : stal automatowa pokryta ocynkiem.

Temperatura pracy : - 40 + 120

Oznaczenie alternatywne: XEL 3/4"

oznaczenie wg Rastelli-Raccordi: 60.59.12.12

oznaczenie wg Cast : 306606

symbol: CB-12

Złącze trójnikowe niesymetryczne nakrętne z gwintem BSP

Barrel tee adapter with swivel nut - thread BSP parallel

Trójnik typ : 60.59

Długość 76mm, wysokość 55mm, gwint zewnętrzny 20,4 mm, nakrętka 23,6mm.

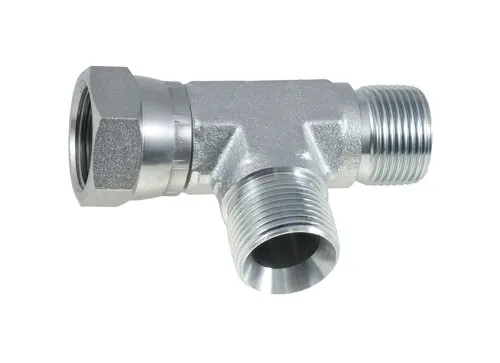

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 3/4" BSP
• Gwint 1 ( mm ): 26,1-26,4zew./24,1-24,5wew.
• Gwint 2: 3/4" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: 60591212 3/4 (EL)
• Oznaczenie wg CAST: 306606
• Oznaczenie alternatywne: XEL 3X 3/4" BSP

Trójnik BBA - niesymetryczny nastawny z gwintami BSP. Wykonanie : stal automatowa pokryta ocynkiem. XEL G 3/4 CF CB-12
