Trójnik BAB M52X2 38S

Złącze trójnikowe symetryczne nakrętne

Adjustable male stud branch tee

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Trójnik BAB - symetryczny nastawny z gwintami metrycznymi

Trójnik z nakrętką po środku.

B= gwint zewnętrzny - M52x2

A= nakrętka - M52x2

Wykonanie : stal automatowa pokryta ocynkiem.

Typ cieczy: olej hydrauliczny

Wersja ciężka.

oznaczenie wgErmetto: XET 38-S | ET38SOMD

oznaczenie wg Rastelli-Raccordi: TN420-38S

oznaczenie wg Cast : 605023.1

oznaczenie wg Vitillo: TME38SFE38SP.1

oznaczenie alternatywne: BD-52

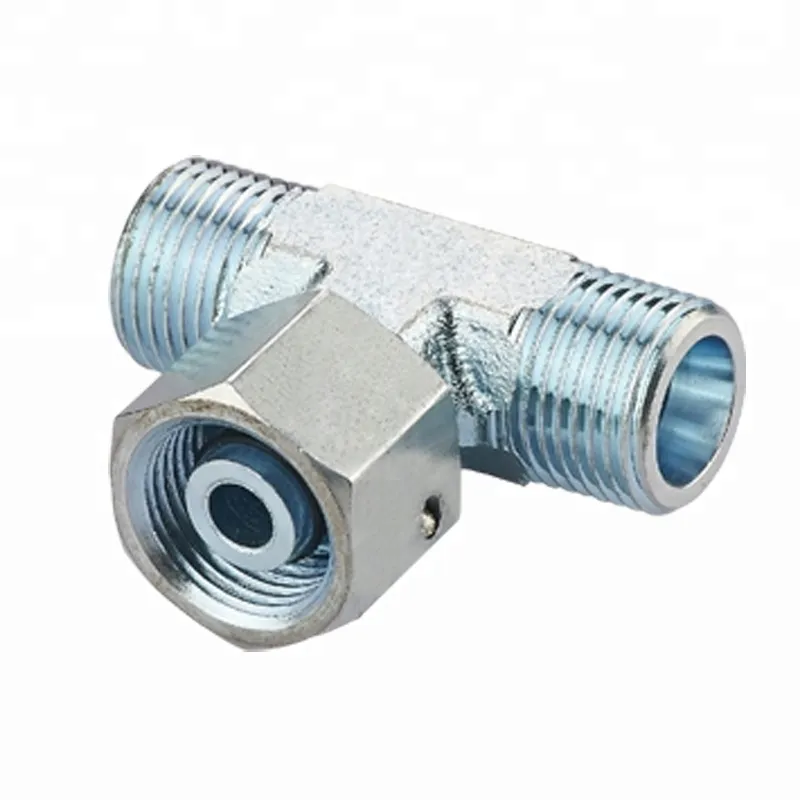

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik hydrauliczny
• Gwint 1: M52x2
• Gwint 1 ( mm ): 51,6-51,9zew./49,4-49,6wew.
• Gwint 2: M52X2
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg CAST: 605023.1
• Oznaczenie wg PARKER ERMETO: XET 38-S | ET38SOMD
• Rozmiar gwintu 1: M52x2
• Rozmiar gwintu 1 w milimetrach: 51,6-51,9zew./49,4-49,6wew.
• Rozmiar gwintu 2: M52X2
• Gwint gwintu 2 w milimetrach: nie dotyczy
• Oznaczenie wg VITILLO: TME38SFE38SP.1
• Oznaczenie wg RASTELLI RACCORDI: TN420-38S
• Oznaczenie alternatywne: BD-52

Trójnik metryczny służy do łączenia części układów hydraulicznych, w których po obu stronach znajduje się gwint zewnętrzny, natomiast trzeci gwint jest wewnętrzny.
