Trójnik BAB M45x2 35L

Złącze trójnikowe symetryczne nakrętne

Adjustable male stud branch tee

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

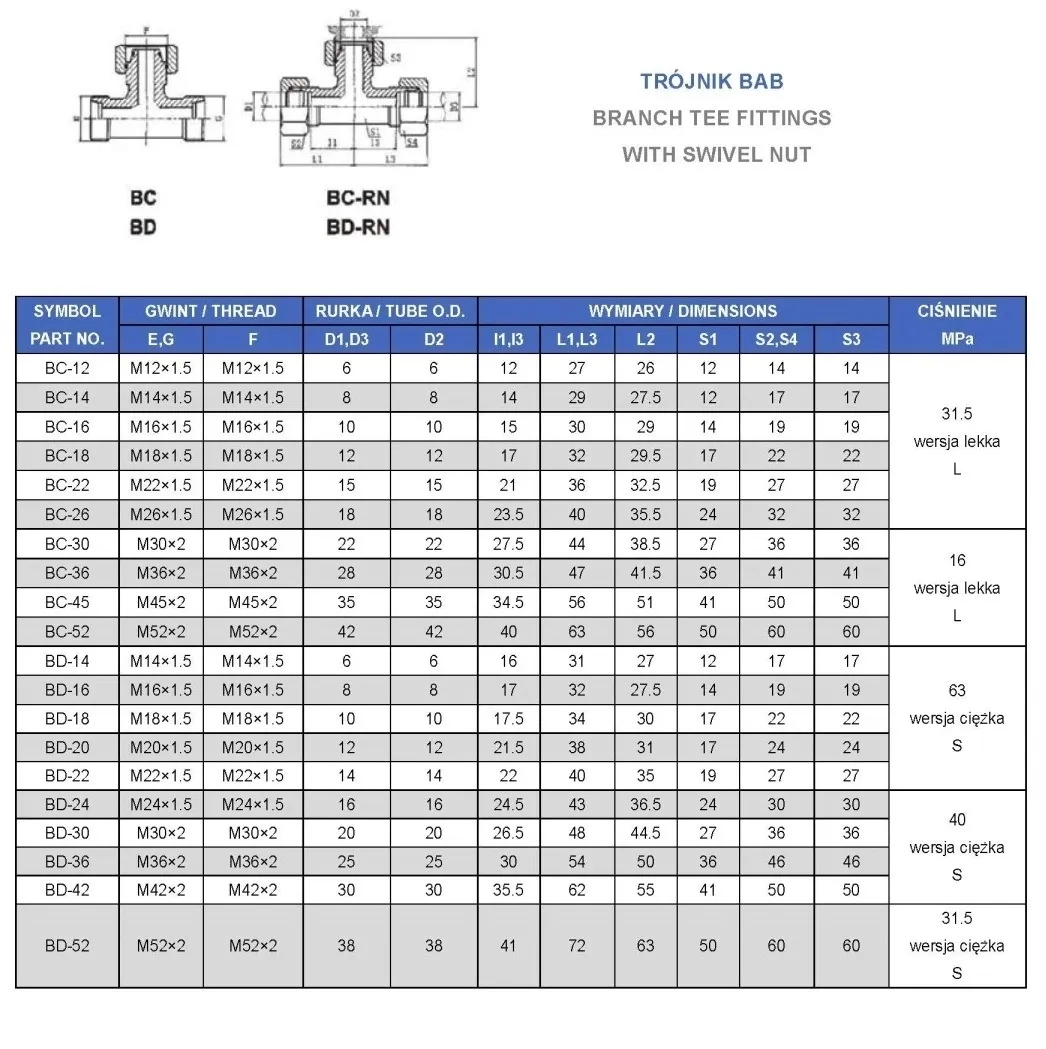

Trójnik BAB - symetryczny nastawny z gwintami metrycznymi

Trójnik z nakrętką po środku.

B= gwint zewnętrzny - M45x2

A= nakrętka - M45x2

Wykonanie : stal automatowa pokryta ocynkiem.

Typ cieczy: olej hydrauliczny

Wersja lekka.

oznaczenie wgErmetto: XET 35-L | ET35LOMD

oznaczenie wg Rastelli-Raccordi: TN420-35L

oznaczenie wg Cast : 605012.1

SYMBOL : BC-45

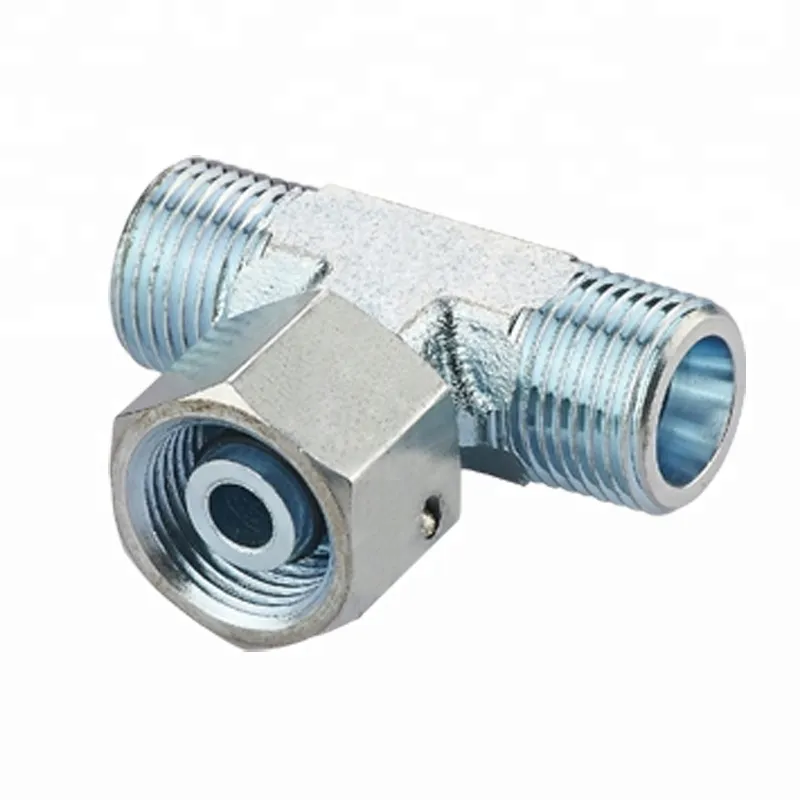

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: M45x2
• Gwint 1 ( mm ): 44,6-44,9zew./42,4-42,8wew.
• Gwint 2: M45X2
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 160 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg CAST: 605012.1
• Oznaczenie wg PARKER ERMETO: ET35LOMD

Trójnik metryczny służy do łączenia części układów hydraulicznych, w których po obu stronach znajduje się gwint zewnętrzny, natomiast trzeci gwint jest wewnętrzny. BC-45
