Trójnik BAB M30X2 20S

Złącze trójnikowe symetryczne nakrętne

Adjustable male stud branch tee

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

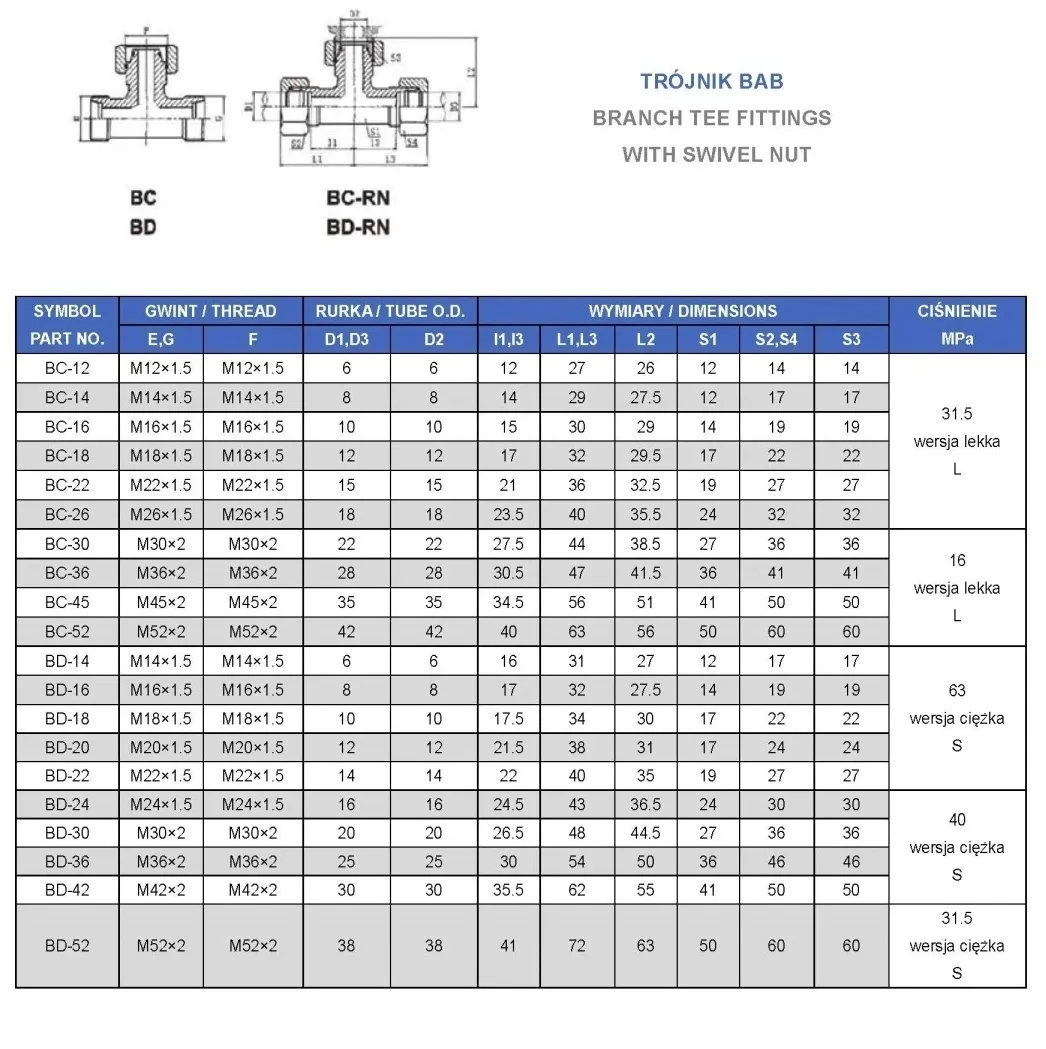

Trójnik BAB - symetryczny nastawny z gwintami metrycznymi

Trójnik z nakrętką po środku.

B= gwint zewnętrzny - M30x2

A= nakrętka - M30x2

Wykonanie : stal automatowa pokryta ocynkiem.

Typ cieczy: olej hydrauliczny

Wersja ciężka.

oznaczenie wgErmetto: XET 20-S | ET20SOMD

oznaczenie wg Rastelli-Raccordi: TN420-20S

oznaczenie wg Cast : 605020.1

SYMBOL : BD-30

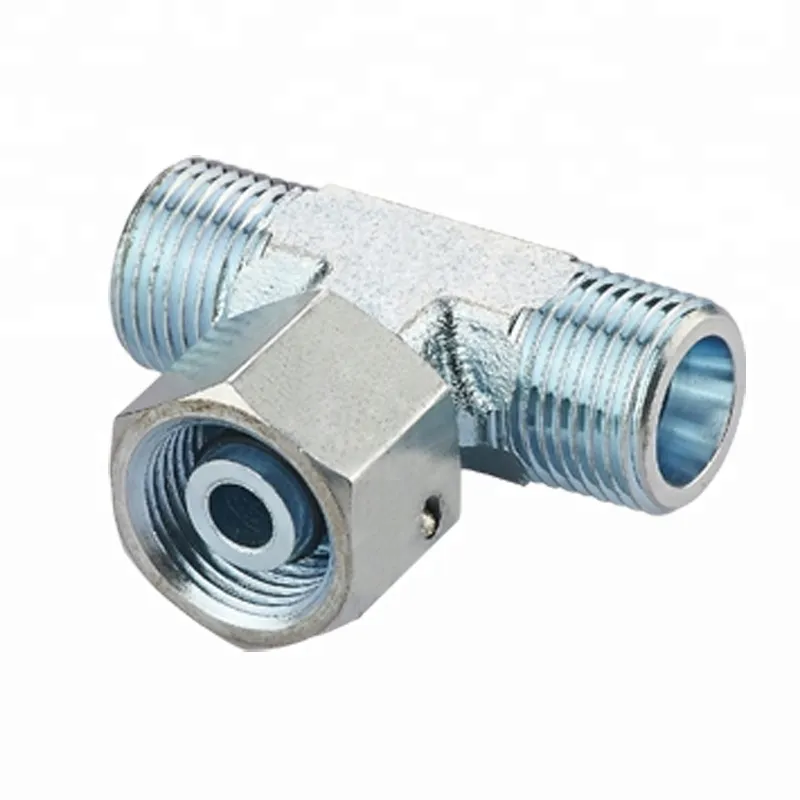

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: M30x2
• Gwint 1 ( mm ): 29,6-29,9zew./27,4-27,8wew.
• Gwint 2: M30X2
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 400 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg CAST: 605020.1
• Oznaczenie wg PARKER ERMETO: ET20SOMD

Trójnik metryczny służy do łączenia części układów hydraulicznych, w których po obu stronach znajduje się gwint zewnętrzny, natomiast trzeci gwint jest wewnętrzny. XET 20 S CF BD-30
