Trójnik BAB M14X1,5 8L

Złącze trójnikowe symetryczne nakrętne

Adjustable male stud branch tee

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Trójnik BAB - symetryczny nastawny z gwintami metrycznymi

Trójnik z nakrętką po środku.

B= gwint zewnętrzny - M14x1,5

A= nakrętka - M14x1,5

Wykonanie : stal automatowa pokryta ocynkiem.

Typ cieczy: olej hydrauliczny

Wersja lekka.

oznaczenie wgErmetto: XET 8-L | ET08LOMD

oznaczenie wg Rastelli-Raccordi: TN420-8L

oznaczenie wg Cast : 605005.1

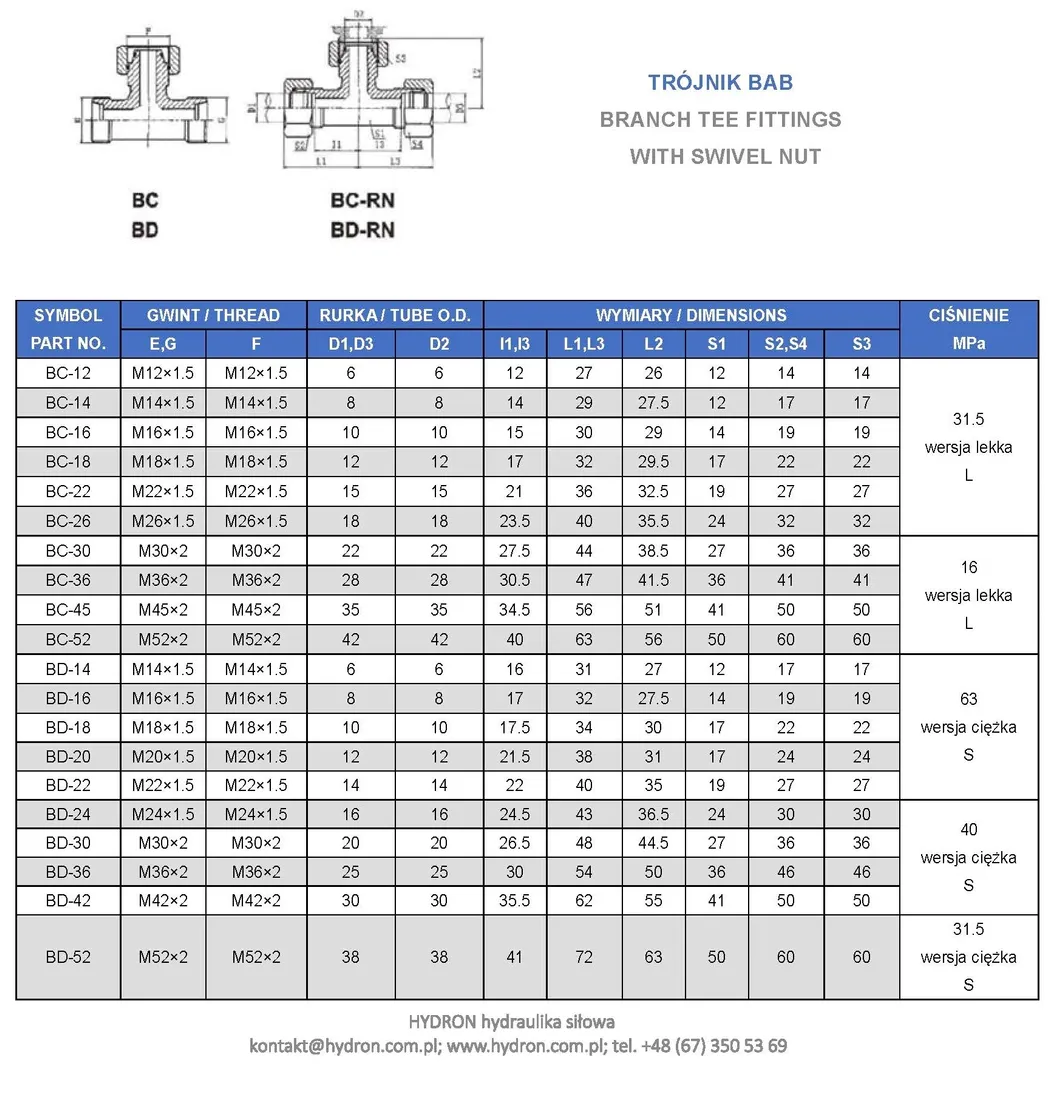

SYMBOL : BC-14

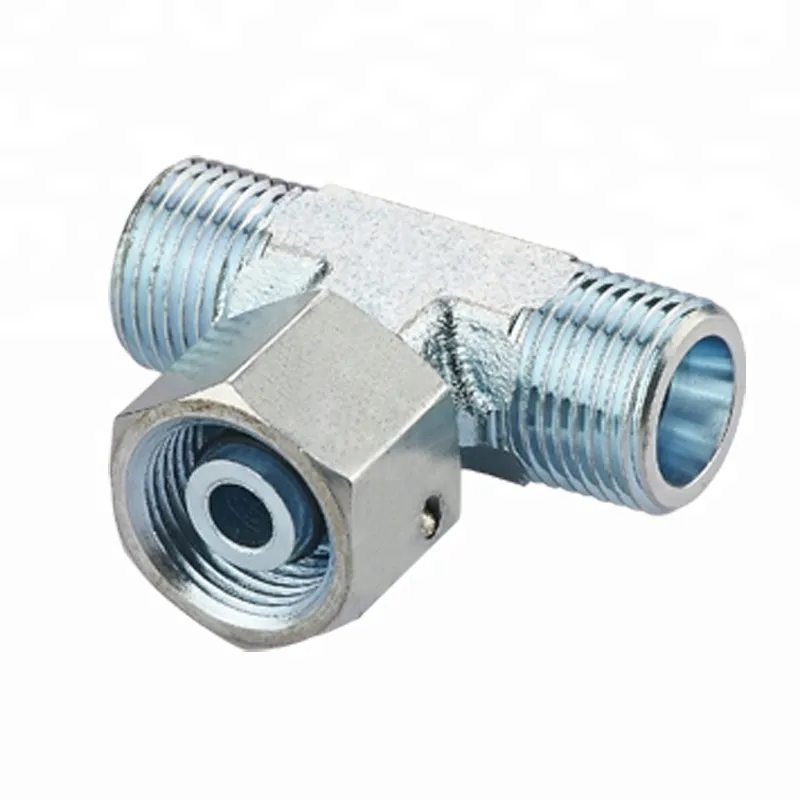

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: M14x1,5
• Gwint 1 ( mm ): 13,6-13,9zew./12,2-12,6wew.
• Gwint 2: M14X1,5
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TN420-8L
• Oznaczenie wg CAST: 605005.1
• Oznaczenie wg PARKER ERMETO: ET08LOMD
• Oznaczenie alternatywne: XET 8-L

Trójnik metryczny służy do łączenia części układów hydraulicznych, w których po obu stronach znajduje się gwint zewnętrzny, natomiast trzeci gwint jest wewnętrzny.XET 08L TRÓJNIK NASTWANY SYMETRYCZNYBC-14
