Trójnik BAB JIC 9/16”

Trójnik BAB JIC 9/16"

HYDRON

Trójnik BAB JIC 9/16"

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Trójnik BAB - symetryczny nastawny z gwintami UNF

Trójnik z nakrętką po środku.

B= gwint zewnętrzny - 9/16"

A= nakrętka - 9/16"

Wykonanie : stal automatowa pokryta ocynkiem.

Typ cieczy: olej hydrauliczny

Trójnik nastawny symetryczny

oznaczenie alternatywne: XET 9/16" UNF

oznaczenie wg Rastelli-Raccordi: ST.55.00.06

oznaczenie wg Cast: 204303.3

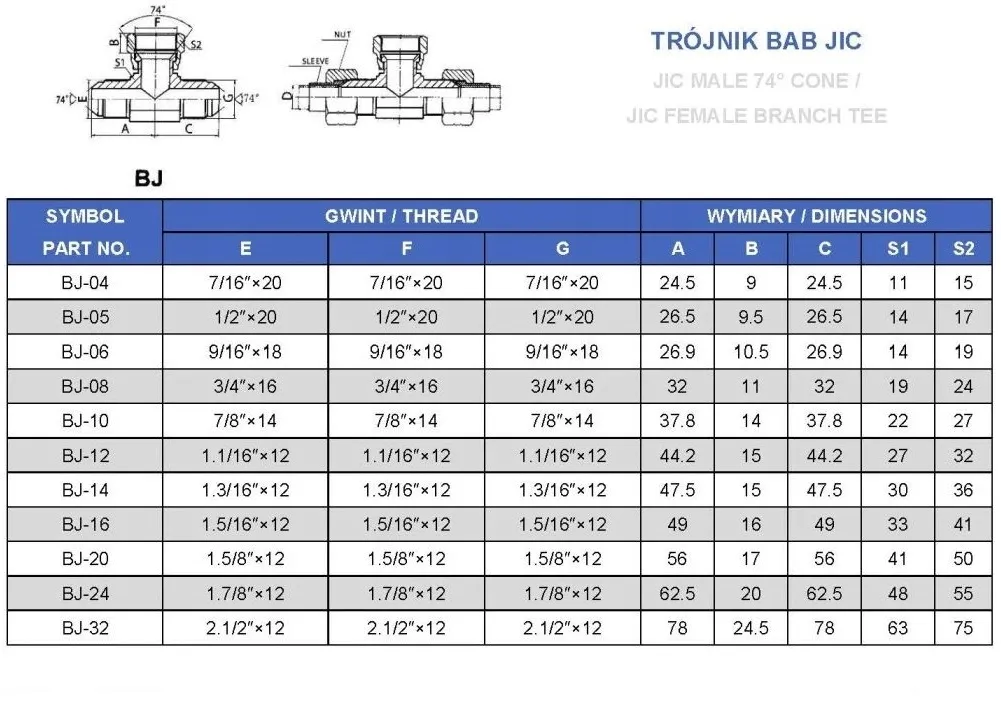

Korpus złącza trójnikowego symetrycznego nakrętnego / Adjustable branch tee with swivel nut

 Symbol BJ-06

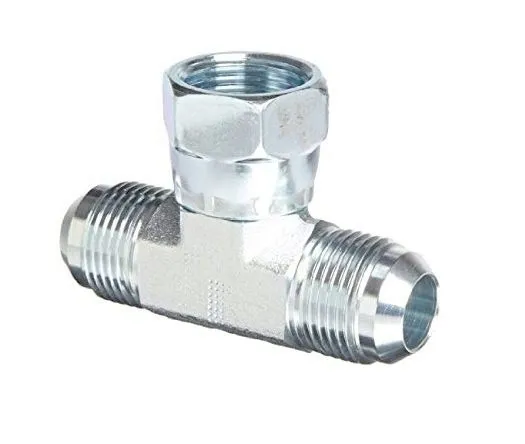

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 9/16'' JIC
• Gwint 1 ( mm ): 14,0-14,3zew./12,7-13,0wew.
• Gwint 2: 9/16" JIC
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 350 bar
• Norma wykonania: Złącza JIC ISO 8434-2/JIC 37° J514.
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: ST.55.00.06
• Oznaczenie alternatywne: XET 3X9/16"UNF

Trójnik calowy UNF służy do łączenia części układów hydraulicznych, w których po obu stronach znajduje się gwint zewnętrzny, natomiast trzeci gwint jest wewnętrzny. ET FI 10-00-00-CF. Symbol BJ-06. 9/16/9/16
