Trójnik BAB JIC 7/8" Z

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

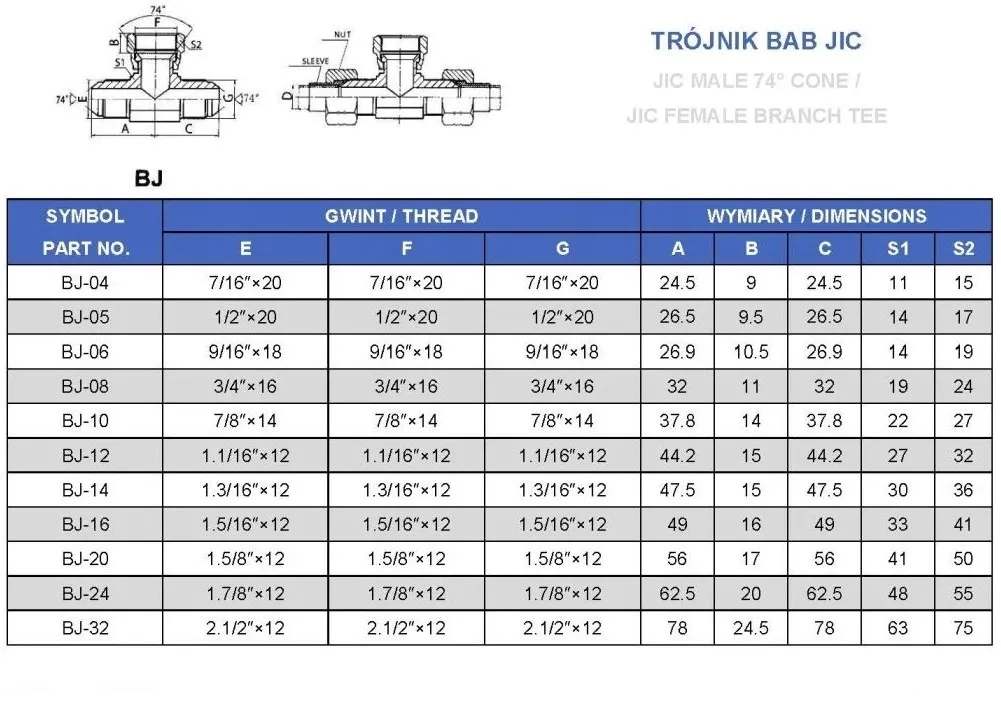

Trójnik BAB - symetryczny nastawny z gwintami UNF

Trójnik z nakrętką po środku.

B= gwint zewnętrzny - 7/8"

A= nakrętka - 7/8"

Wykonanie : stal automatowa pokryta ocynkiem.

Typ cieczy: olej hydrauliczny

Trójnik nastawny symetryczny

oznaczenie alternatywne: XET 7/8" UNF

oznaczenie wg Rastelli-Raccordi: ST.55.00.10

oznaczenie wg Cast: 204305.3

Korpus złącza trójnikowego symetrycznego nakrętnego / Adjustable branch tee with swivel nut

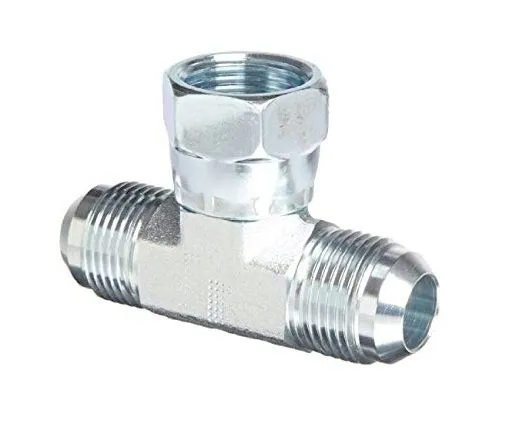

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 7/8" JIC
• Gwint 1 ( mm ): 22,0-22,2zew./20,2-20,5wew.
• Gwint 2: 7/8" JIC
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 350 bar
• Norma wykonania: Złącza JIC ISO 8434-2/JIC 37° J514.
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: ST.55.00.10
• Oznaczenie alternatywne: XET 3X7/8"UNF

Trójnik calowy UNF służydo łączenia części układów hydraulicznych, w których po obu stronach znajduje się gwint zewnętrzny, natomiast trzeci gwint jest wewnętrzny. Trójnik nastawny symetryczny ET FI 14-15-16-CF. 7/8/7/8
