Trójnik BAB JIC 1/2"

Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i przemyśle.

Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.

Nie posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

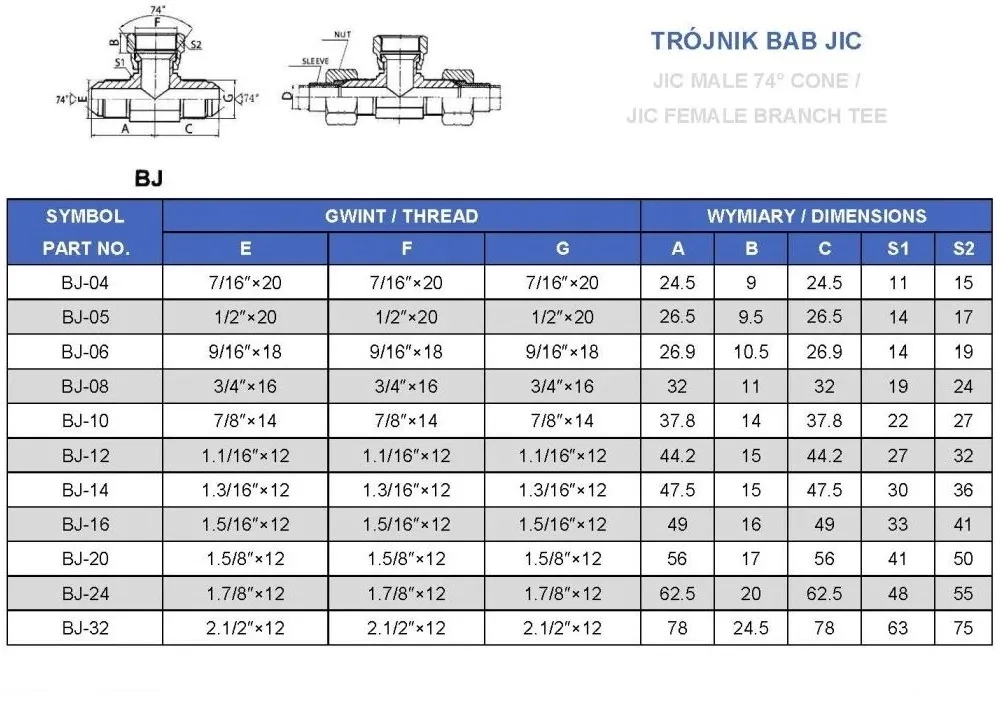

Trójnik BAB - symetryczny nastawny z gwintami UNF

Trójnik z nakrętką po środku.

B= gwint zewnętrzny - 1/2"

A= nakrętka - 1/2"

Wykonanie : stal automatowa pokryta ocynkiem.

Typ cieczy: olej hydrauliczny

Trójnik nastawny symetryczny

oznaczenie alternatywne: XET 1/2" UNF

oznaczenie wg Rastelli-Raccordi: ST.55.00.05

oznaczenie wg Cast: 204302.3

Korpus złącza trójnikowego symetrycznego nakrętnego / Adjustable branch tee with swivel nut

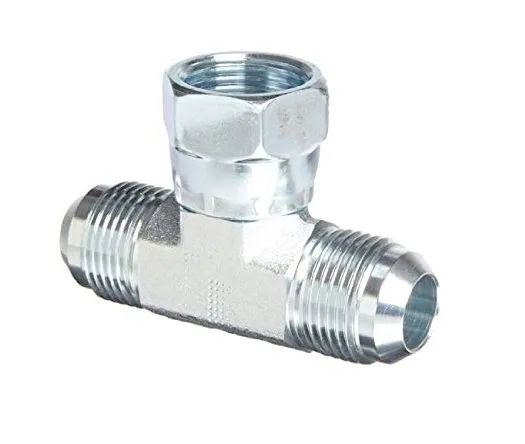

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 1/2" JIC
• Gwint 1 ( mm ): 12,4-12,7zew./11,3-11,6wew.
• Gwint 2: 1/2" JIC
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 350 bar
• Norma wykonania: Złącza JIC ISO 8434-2/JIC 37° J514.
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: ST.55.00.05
• Oznaczenie alternatywne: XET 3X1/2"UNF

Trójnik calowy UNF służy do łączenia części układów hydraulicznych, w których po obu stronach znajduje się gwint zewnętrzny, natomiast trzeci gwint jest wewnętrzny. Trójnik nastawny symetryczny. ET FI 08-00-00-CF. 1/2/1/2
