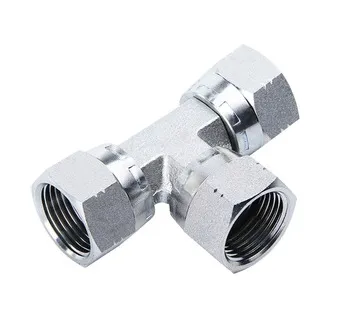

Trójnik AAA BSP 3/8”

Trójnik AAA BSP 3/8"

HYDRON

Trójnik AAA BSP 3/8"

ZŁĄCZE HYDRAULICZNE TRÓJNIK AAA    3/8"/3/8"/3/8"

Zastosowanie:

Trójnik służy najczęściej jako rozgałęźnik instalacji wysokiego cisnienia.

Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Rozmiar gwintu : 3/8"

Średnica gwintu: 3/8"  mierzona suwmiarką:

Średnica zewnętrzna [mm]: 16,3 - 16,6

Średnica wewnętrzna [mm]: 14,9 - 15,4

Dane techniczne:

Kąt stożka zaciskowego: 60° (typowy dla normy polskiej)

Gwint ze wszystkich stron: wewnętrzny calowy 3/8" ( 3X NAKRĘTKA )

Ciśnienie maksymalne: 300bar

Przeznaczenie dla typu cieczy: olej hydrauliczny

Materiał:  stal automatowa pokryta ocynkiem

oznaczenie wg Cast:307003

oznaczenie wg Rastelli Raccordi: 60.60.06.06

symbol: DB-06

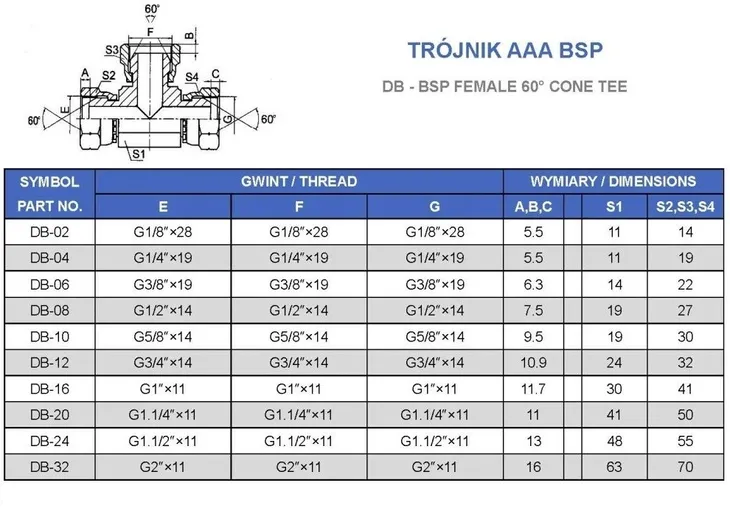

* Złącze trójnikowe nakrętne z gwintem BSP / Equal tee adapter with swivel nut - thread BSP parallel

* Trójnik typ: 60.60

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 3/8" BSP
• Gwint 1 ( mm ): 16,3-16,6zew./14,9-15,4wew.
• Gwint 2: 3/8" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 400 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: 60.60.06.06
• Oznaczenie wg CAST: 307003

Trójnik calowy z 3 nakrętkami popularnie nazywany trójnikiem AAA. Wykonanie stal automatowa pokryta ocynkiem. Oznaczenie : G 3/8" CF DB-06
