Trójnik AAA BSP 1/4”

Trójnik AAA BSP 1/4"

HYDRON

Trójnik AAA BSP 1/4"

ZŁĄCZE HYDRAULICZNE TRÓJNIK AAA 1/4"/1/4"/1/4"

Zastosowanie:

Trójnik służy najczęściej jako rozgałęźnik instalacji wysokiego cisnienia.

Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Rozmiar gwintu : 1/4"

Średnica gwintu: 1/4"  mierzona suwmiarką:

Średnica zewnętrzna [mm]: 12,9 - 13,1

Średnica wewnętrzna [mm]: 11,4- 11,9

Dane techniczne:

Kąt stożka zaciskowego: 60° (typowy dla normy polskiej)

Gwint ze wszystkich stron: wewnętrzny calowy 1/4" ( 3X NAKRĘTKA )

Ciśnienie maksymalne: 300bar

Przeznaczenie dla typu cieczy: olej hydrauliczny

Materiał:  stal automatowa pokryta ocynkiem

oznaczenie wg Cast : 307002

oznaczenie wg Rastelli Raccordi: 60.60.04.04

symbol: DB-04

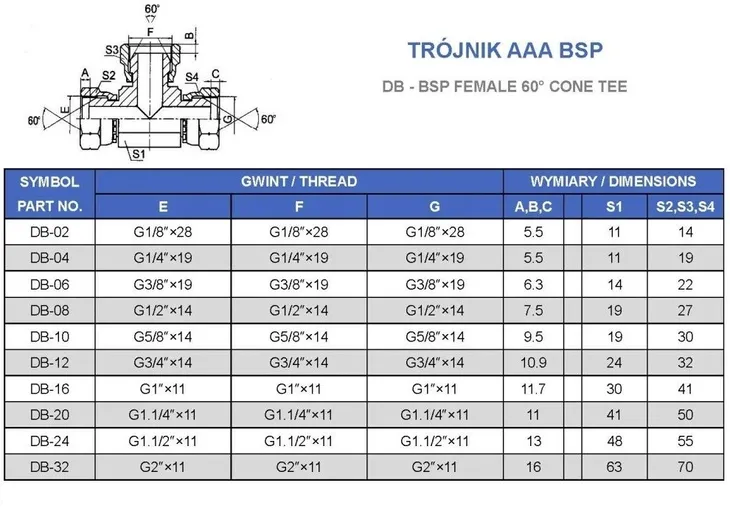

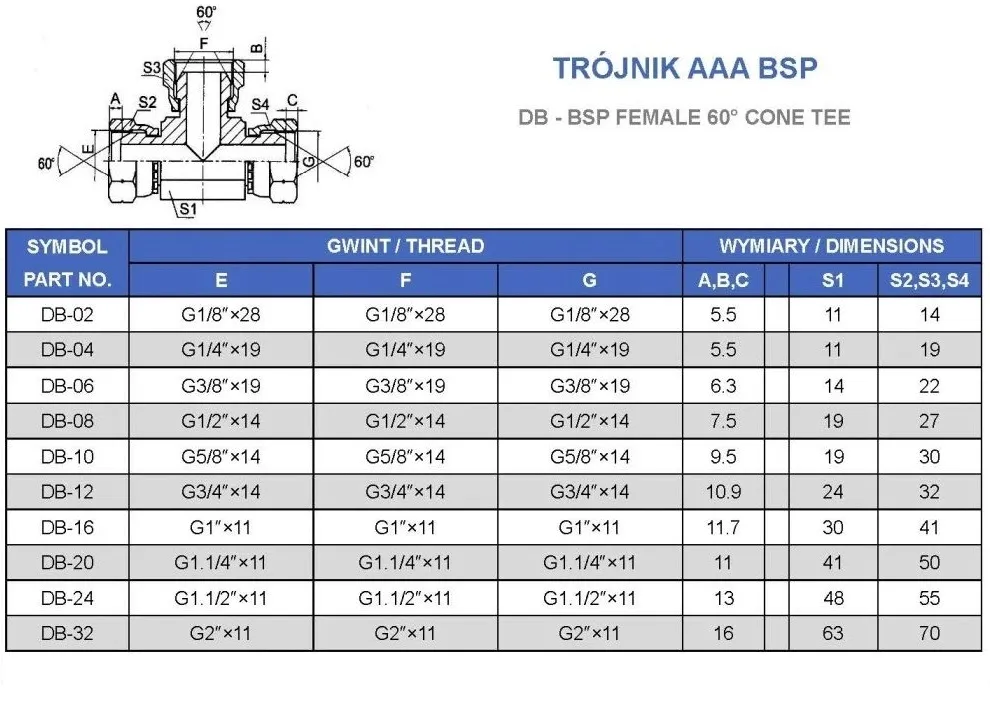

* Złącze trójnikowe nakrętne z gwintem BSP / Equal tee adapter with swivel nut - thread BSP parallel

* Trójnik typ: 60.60

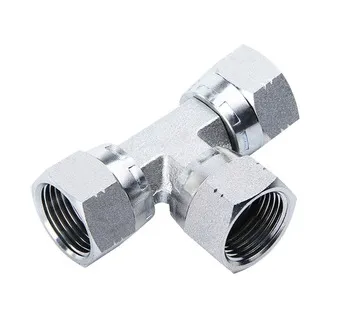

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 1/4" BSP
• Gwint 1 ( mm ): 12,9-13,1zew./11,4-11,9wew.
• Gwint 2: 1/4" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 400 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: 60.60.04.04
• Oznaczenie wg CAST: 307002

Trójnik calowy z 3 nakrętkami popularnie nazywany trójnikiem AAA. Wykonanie stal automatowa pokryta ocynkiem G 1/4" CF DB-04
