Trójnik AAA BSP 1/2”

Trójnik AAA BSP 1/2"

HYDRON

Trójnik AAA BSP 1/2"

ZŁĄCZE HYDRAULICZNE TRÓJNIK AAA 1/2"/1/2"/1/2"

Zastosowanie:

Trójnik służy najczęściej jako rozgałęźnik instalacji wysokiego cisnienia.

Przeznaczone do łączenia  trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Rozmiar gwintu : 1/2"

Średnica gwintu: 1/2"  mierzona suwmiarką:

Średnica zewnętrzna [mm]: 20,5 - 20,9

Średnica wewnętrzna [mm]: 18,6 - 18,9

Dane techniczne:

Kąt stożka zaciskowego: 60° (typowy dla normy polskiej)

Gwint ze wszystkich stron: wewnętrzny calowy 1/2" ( 3X NAKRĘTKA )

Ciśnienie maksymalne: 300bar

Przeznaczenie dla typu cieczy: olej hydrauliczny

Materiał:  stal automatowa pokryta ocynkiem

oznaczenie wg Cast : 307004

oznaczenie wg Rastelli Raccordi: 60.60.08.08

symbol: DB-08

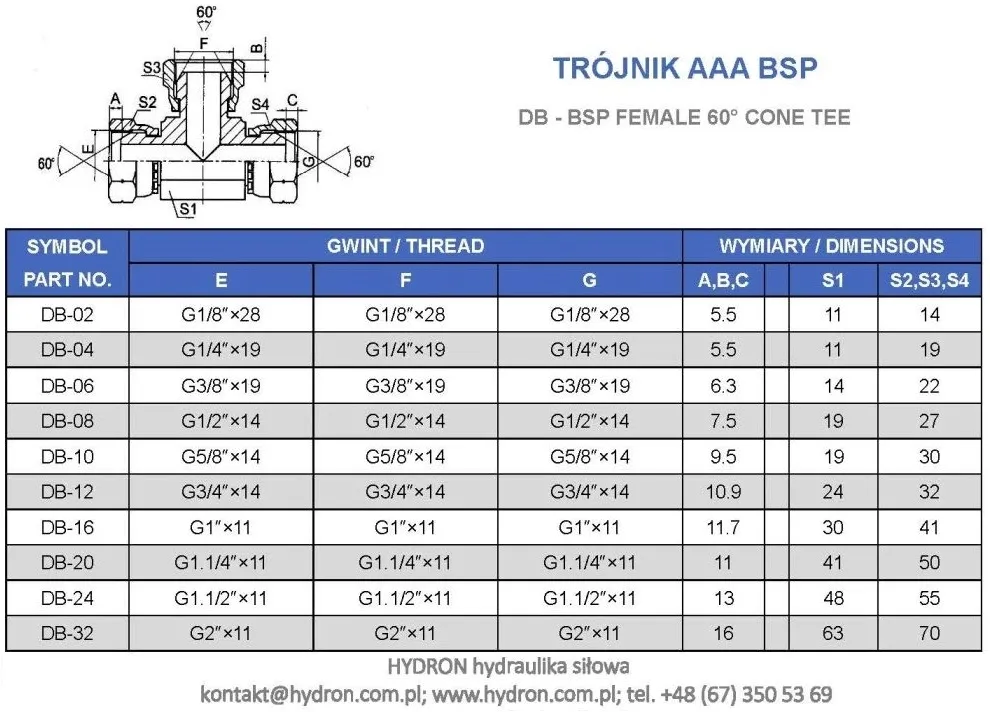

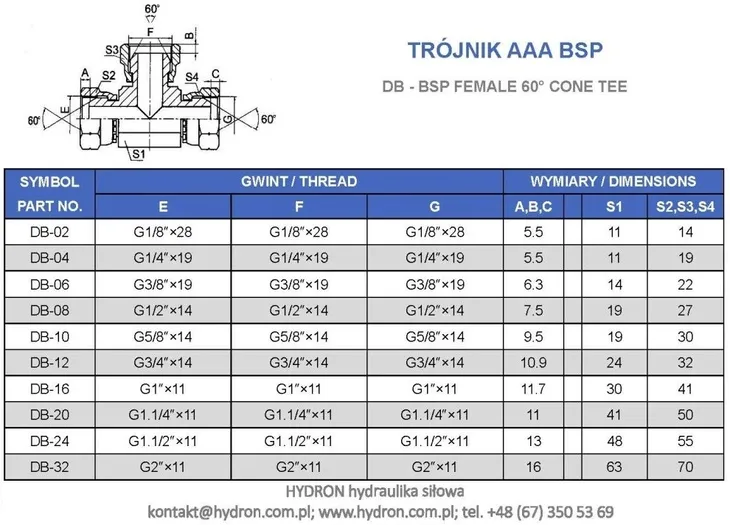

* Złącze trójnikowe nakrętne z gwintem BSP / Equal tee adapter with swivel nut - thread BSP parallel

* Trójnik typ: 60.60

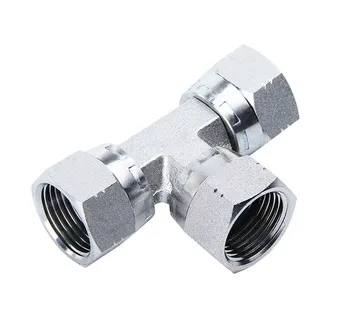

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: trójnik
• Gwint 1: 1/2" BSP
• Gwint 1 ( mm ): 20,5-20,9zew./18,6-19,0wew.
• Gwint 2: 1/2" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 350 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: 60.60.08.08
• Oznaczenie wg CAST: 307004

Trójnik calowy z 3 nakrętkami popularnie nazywany trójnikiem AAA. Wykonanie stal automatowa pokryta ocynkiem DB-08
