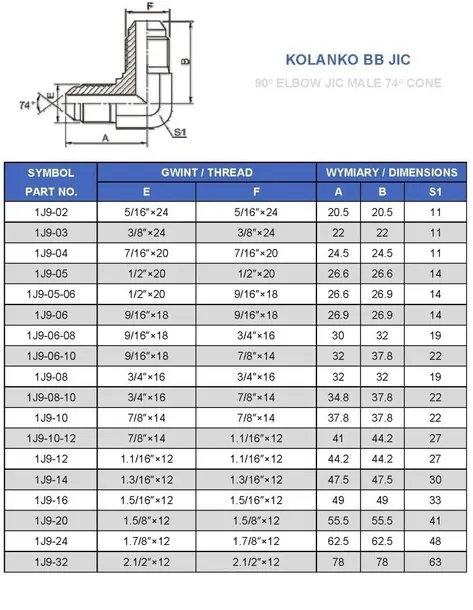

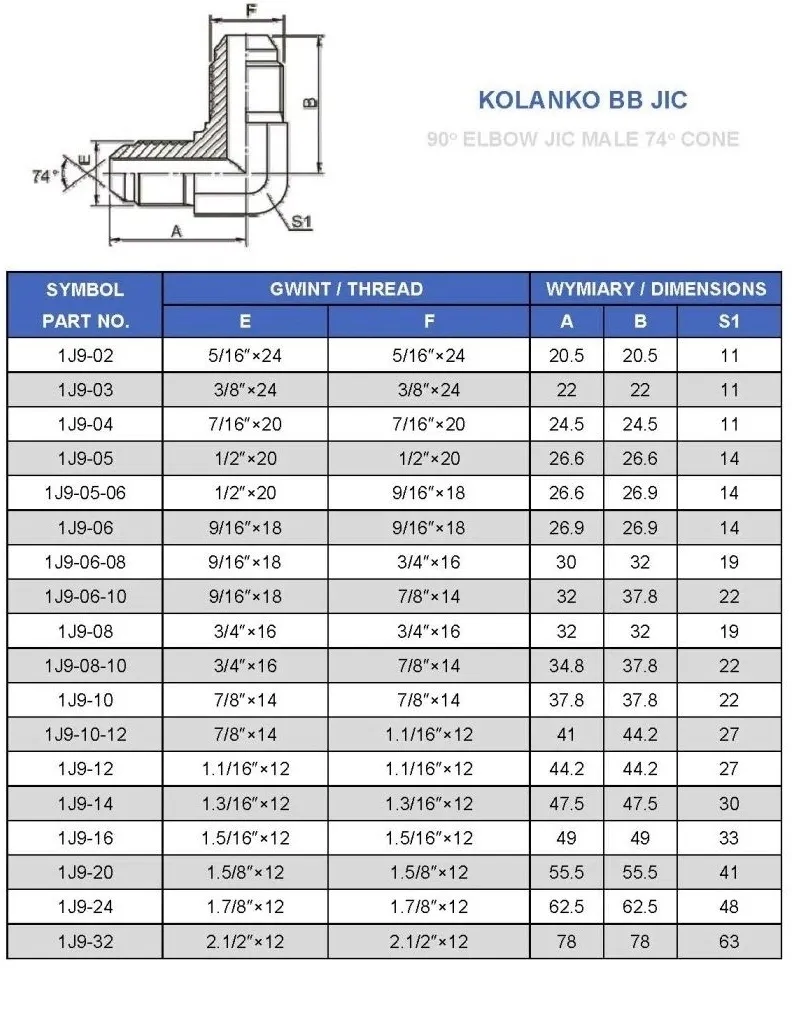

Kolanko BB 90° JIC 9/16” UNF

Kolanko BB 90° JIC 9/16" UNF

HYDRON

Kolanko BB 90° JIC 9/16" UNF

oznaczenie alternatywne: XW 9/16" UNF

oznaczenie wg Rastelli-Raccordi: ST.01.00.06

oznaczenie wg Cast : 202503.3

* Korpus złącza kolanowego / Equal elbow

* Złącze kątowe Typ: ST. 01

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: kolanko
• Gwint 1: 9/16'' JIC
• Gwint 1 ( mm ): 14,0-14,3zew./12,7-13,0wew.
• Gwint 2: 9/16" JIC
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 350 bar
• Norma wykonania: Złącza JIC ISO 8434-2/JIC 37° J514.
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: ST.01.00.06
• Oznaczenie wg CAST: 202503.3
• Oznaczenie alternatywne: KOLANKO XW 9/16"UNF

Kolanko 90° z gwintami zewnętrznymi JIC 9/16" obustronnie. Stal automatowa pokryta ocynkiem. Oznaczenie alternatywne 10-00-00-CF UNF 9/16. 9/16/9/16
