Kolanko AB M14x1,5 8L

Kolanko AB 90° M14x1,5 8L

Złącze  kolankowe  - z jednej strony gwint zewnętrzny , z drugiej strony ruchoma nakrętka. Złączka  stosowana w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod  kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną o-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L. oraz ciężkiej S.

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie,  leśnictwie, budownictwie i  przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

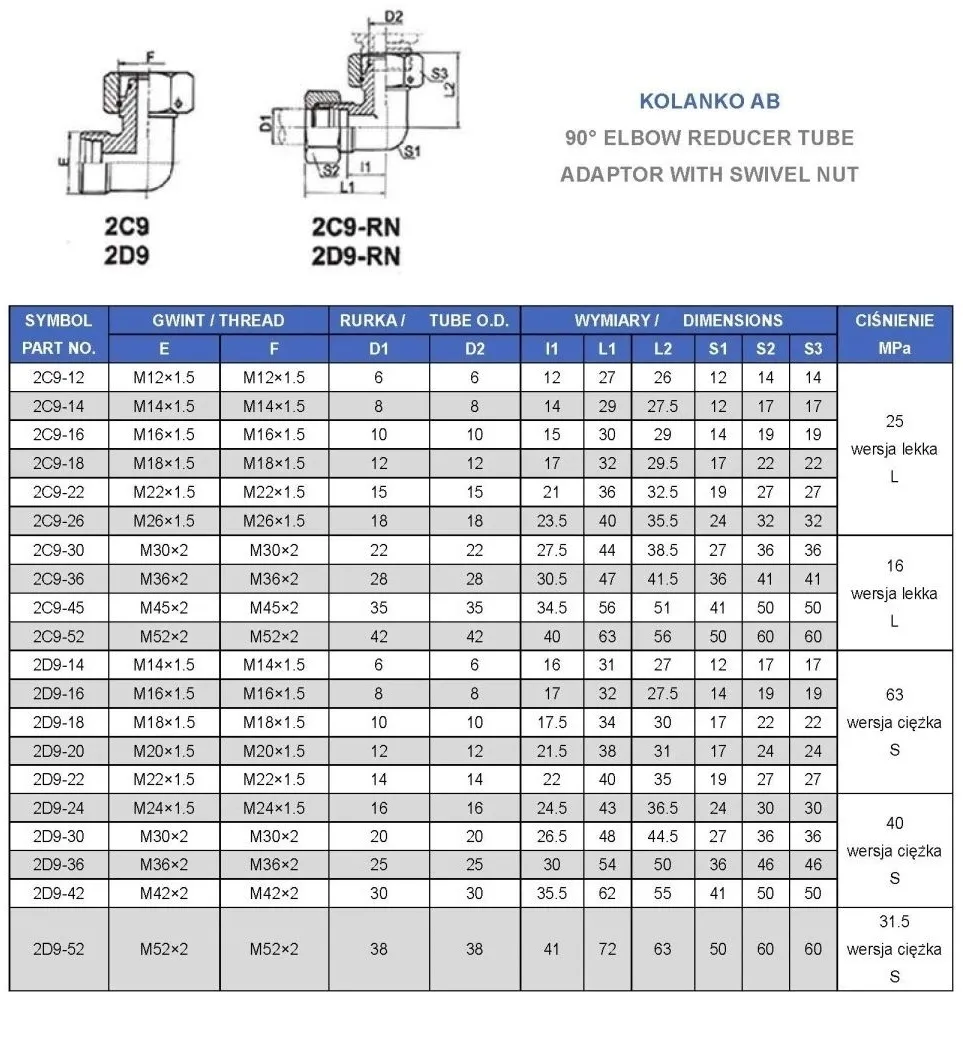

Dodatkowe dane:

Średnica gwintu M14X1,5

Średnica zewnętrzna [mm]: 13,6-13,9

Średnica wewnętrzna [mm]: 12,2-12,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Średnica nominalna przelotu:

Gwint z jednej strony: zewnętrzny metryczny 14X1,5

Gwint z drugiej strony: wewnętrzny metryczny 14X1,5

Ciśnienie nominalne: 250bar

Wersja: lekka

oznaczenie wg Cast : 604205.1

oznaczenie wg Rastteli Raccordi : TN119-8L

oznaczenie wg Parker Ermeto: EW08LOMD

Złącze kolankowe nakrętne

Adjustable male stud elbow

Złacze kątowe z nakrętką Typ: Tn 119

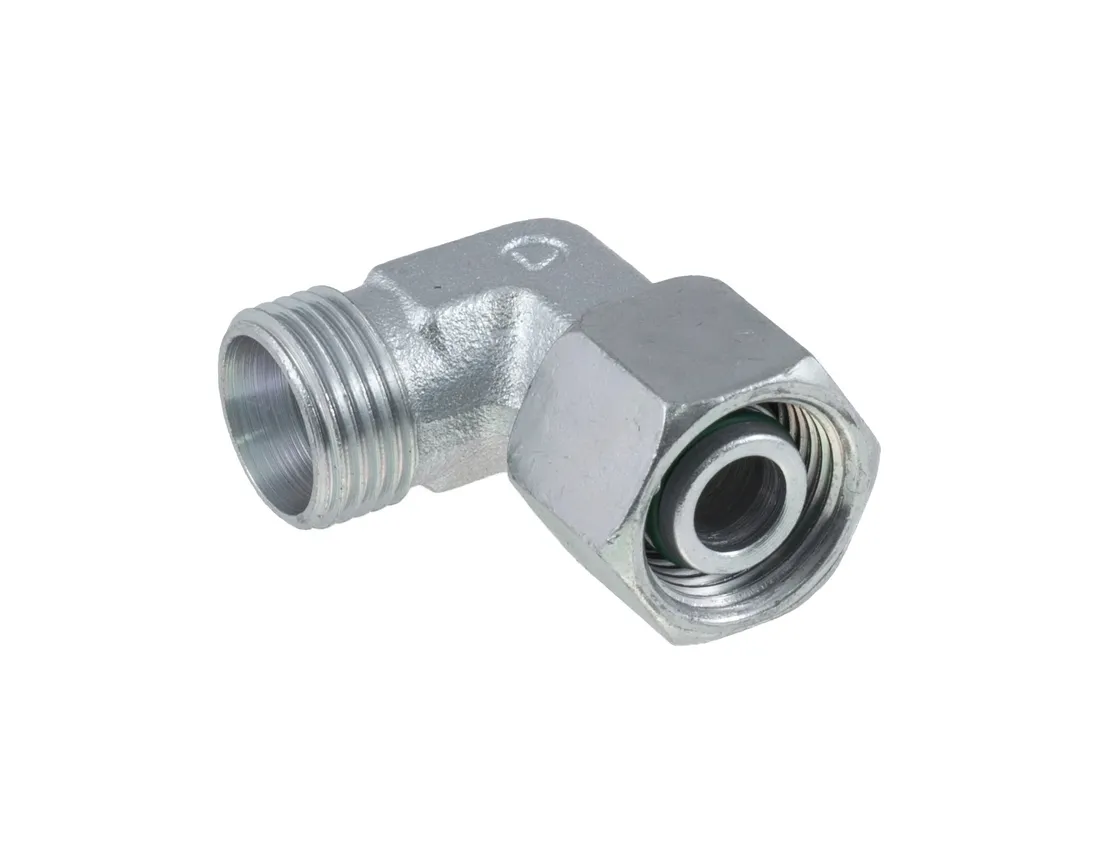

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
