Kolanko AB BSP 90° 1”

Kolanko AB BSP 1"

HYDRON

Kolanko AB 90° BSP 1"

Kolanko z jednej strony zakończone jest ruchomą nakrętką, zaś z drugiej gwintem zewnętrznym. Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle. Złącze przeznaczone jest do łączenia dwóch przewodów.

Dane techniczne:

Gwint z jednej strony: zewnętrzny calowy BSP 1''

Gwint z drugiej strony: wewnętrzny calowy BSP 1"

Typ cieczy: olej hydrauliczny

Stal automatowa, ocynkowana.

oznaczenie alternatywne: XEW 1"

oznaczenie wg Rastelli-Raccordi: 60.09.16.16

oznaczenie wg Cast : 306407

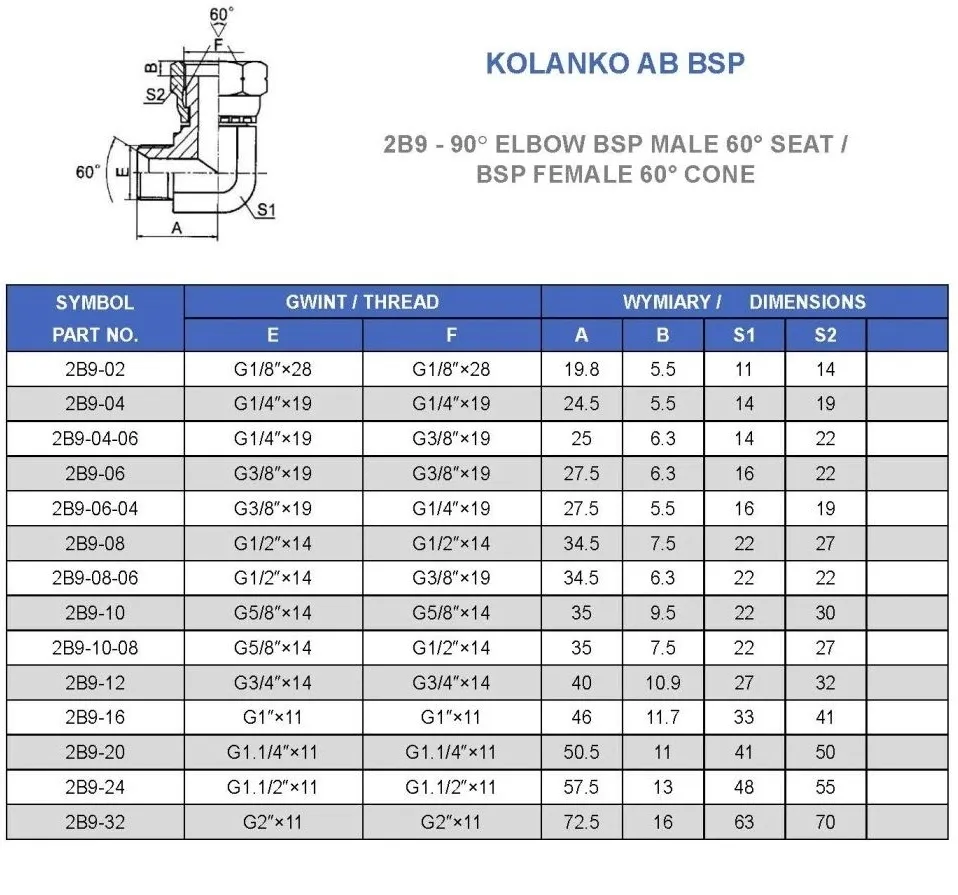

symbol : 2B9-16

Złącze kolanowe nakrętne z gwintem BSP

Elbow adapter with swivel nut - thread BSP parallel

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: kolanko
• Gwint 1: 1" BSP
• Gwint 1 ( mm ): 33,0-33,2zew./30,3-30,8wew.
• Gwint 2: 1" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 250 bar
• Norma wykonania: Złącza BSP BS5200 / ISO 8434-6
• Polska Norma: PN-65 M73142 Przyłączki kolankowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: 60091616 1 GZ/GW
• Oznaczenie wg CAST: 306407
• Oznaczenie alternatywne: XEW 1"GZ X 1" GW BSP

Kolanko AB nastawne ( ustawne ) calowe. Z jednej strony nakrętka z drugiej gwint zewnętrzny. Wykonanie stal automatowa pokryta ocynkiem. W90AB06HB. 2B9-16
