Kolanko AB 90° JIC 7/8”

Kolanko AB JIC 7/8 " – Nastawne kolanko hydrauliczne 90°

Kolanko AB JIC 7/8" to wysokiej jakości nastawne kolanko hydrauliczne o kącie 90°, zaprojektowane do łączenia przewodów hydraulicznych w systemach wysokociśnieniowych. Dzięki precyzyjnemu wykonaniu i standardowi JIC zapewnia niezawodne i szczelne połączenia w różnorodnych aplikacjach przemysłowych.

Główne cechy i specyfikacja

• Gwint zewnętrzny (A): 7/8" JIC
• Gwint wewnętrzny (B): 7/8" JIC
• Kąt: 90°
• Materiał: Stal automatowa pokryta ocynkiem
• Standard: JIC (Joint Industry Council) z 37° powierzchnią uszczelniającą
• Nakrętka: Ruchoma, umożliwiająca łatwy montaż i demontaż

Zastosowanie

Kolanko AB JIC 7/8" znajduje zastosowanie w systemach hydraulicznych wymagających niezawodnych połączeń pod kątem 90°. Jest idealne dla przemysłu maszynowego, budowlanego oraz rolniczego, gdzie wymagana jest wysoka odporność na ciśnienie i szczelność połączeń.

oznaczenie alternatywne: XEW 7/8" UNF

oznaczenie wg Rastelli-Raccordi: ST.09.00.10

oznaczenie wg Cast: 204005.3

oznaczenie wg Vitillo: LMJ10FGJ10

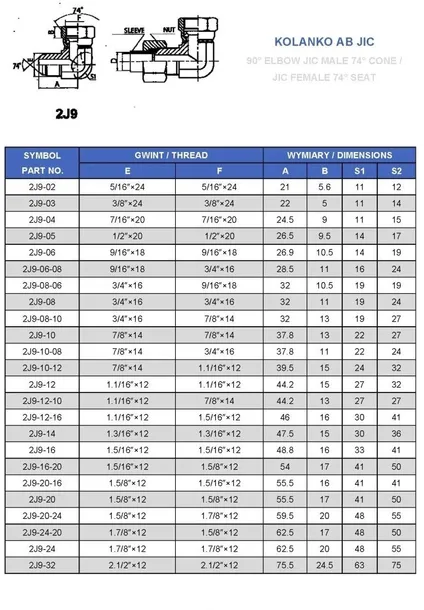

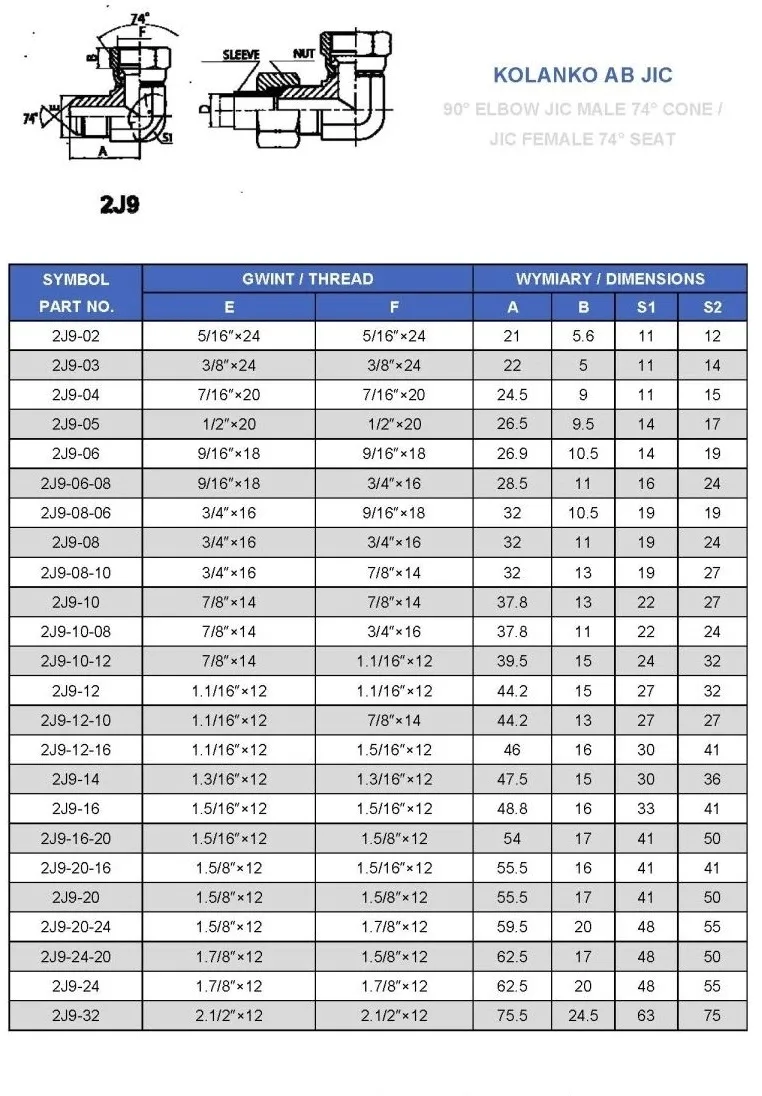

Korpus złącza kolanowego nakrętnego / Adjustable elbow with swivel nut

Złącze kątowe Typ: St. 09

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: kolanko
• Gwint 1: 7/8" JIC
• Gwint 1 ( mm ): 22,0-22,2zew./20,2-20,5wew.
• Gwint 2: 7/8" JIC
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 210 bar
• Norma wykonania: Złącza JIC ISO 8434-2/JIC 37° J514.
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: ST.09.00.10
• Oznaczenie wg CAST: 204005.3
• Oznaczenie alternatywne: XEW 2X7/8"UNF

Kolanko AB (nastawne) z gwintami JIC. Z jednej strony nakrętka z drugiej gwint zewnętrzny. Wykonanie : stal automatowa pokryta ocynkiem.
