Kolanko AB 90° JIC 1/2”

Kolanko AB JIC 1/2" – Nastawne kolanko hydrauliczne 90°

Kolanko AB JIC 1/2" to wysokiej jakości nastawne kolanko hydrauliczne o kącie 90°, zaprojektowane do łączenia przewodów hydraulicznych w systemach wysokociśnieniowych. Dzięki precyzyjnemu wykonaniu i standardowi JIC zapewnia niezawodne i szczelne połączenia w różnorodnych aplikacjach przemysłowych.

Główne cechy i specyfikacja

• Gwint zewnętrzny (A): 1/2" JIC
• Gwint wewnętrzny (B): 1/2" JIC
• Kąt: 90°
• Materiał: Stal automatowa pokryta ocynkiem
• Standard: JIC (Joint Industry Council) z 37° powierzchnią uszczelniającą
• Nakrętka: Ruchoma, umożliwiająca łatwy montaż i demontaż

Zastosowanie

Kolanko AB JIC 1/2" znajduje zastosowanie w systemach hydraulicznych wymagających niezawodnych połączeń pod kątem 90°. Jest idealne dla przemysłu maszynowego, budowlanego oraz rolniczego, gdzie wymagana jest wysoka odporność na ciśnienie i szczelność połączeń.

Zalety i przewaga nad konkurencją

• Wysoka jakość wykonania: Precyzyjne gwinty i powierzchnie uszczelniające zapewniają długotrwałą eksploatację bez wycieków.
• Standard JIC: Umożliwia kompatybilność z innymi komponentami hydraulicznymi zgodnymi z tym standardem.
• Łatwy montaż: Ruchoma nakrętka ułatwia instalację w trudno dostępnych miejscach.
• Odporność na korozję: Ocynkowana powierzchnia chroni przed działaniem czynników zewnętrznych.

oznaczenie alternatywne: XEW 1/2" UNF

oznaczenie wg Rastelli-Raccordi: ST.09.00.05

oznaczenie wg Cast: 204002.3

oznaczenie wg Vitillo: LMJ05FGJ05

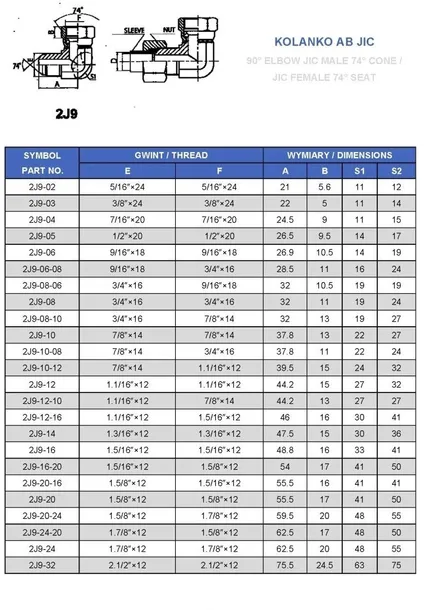

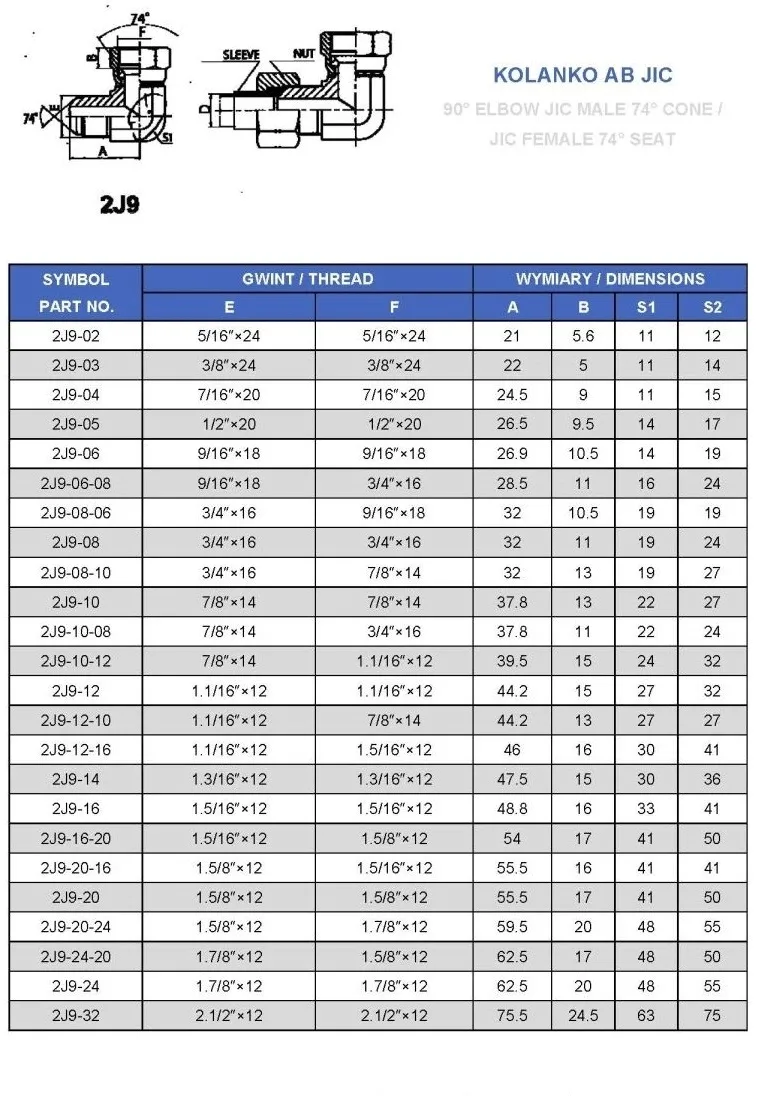

Korpus złącza kolanowego nakrętnego / Adjustable elbow with swivel nut

Złącze kątowe Typ: St. 09

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: kolanko
• Gwint 1: 1/2" JIC
• Gwint 1 ( mm ): 12,4-12,7zew./11,3-11,6wew.
• Gwint 2: 1/2" JIC
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 275 bar
• Norma wykonania: Złącza JIC ISO 8434-2/JIC 37° J514.
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: ST.09.00.05
• Oznaczenie wg CAST: 204002.3
• Oznaczenie alternatywne: XEW 2X1/2"UNF

Kolanko AB (nastawne) z gwintami JIC. Z jednej strony nakrętka z drugiej gwint zewnętrzny. Wykonanie : stal automatowa pokryta ocynkiem. 08-00-00-CF UNF 1/2
