Kolanko AB 90° 1” ORFS

Kolanko AB 90° 1" ORFS – Złącze hydrauliczne wysokiej jakości

Kolanko AB 90° 1" ORFS to solidne złącze hydrauliczne przeznaczone do łączenia przewodów w układach hydraulicznych pod kątem 90 stopni. Dzięki precyzyjnemu wykonaniu i zastosowaniu standardu ORFS zapewnia niezawodność oraz szczelność połączeń w wymagających aplikacjach przemysłowych.

Główne cechy i specyfikacja

• Kąt zgięcia: 90°
• Rozmiar gwintu: 1" (cal)
• Typ połączenia: ORFS (O-Ring Face Seal)
• Materiał: Stal węglowa pokryta warstwą antykorozyjną -ocynk
• Ciśnienie robocze: Do 420 bar
• Temperatura pracy: Od -40°C do +120°C

Zastosowanie

Kolanko AB 90° 1" ORFS znajduje zastosowanie w różnorodnych układach hydraulicznych, gdzie konieczne jest zmienienie kierunku przepływu medium pod kątem 90 stopni. Idealnie sprawdza się w maszynach budowlanych, rolniczych, a także w systemach przemysłowych wymagających wysokiej szczelności i odporności na wysokie ciśnienia.

oznaczenie wg Vitillo: LMO13FGO13

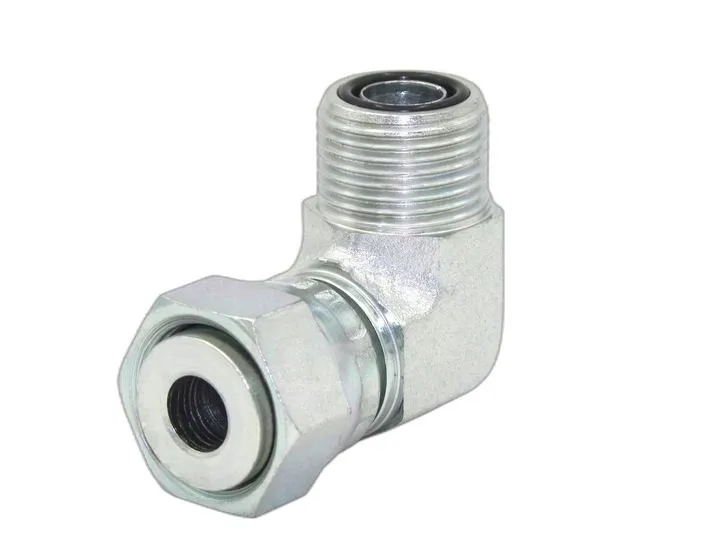

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

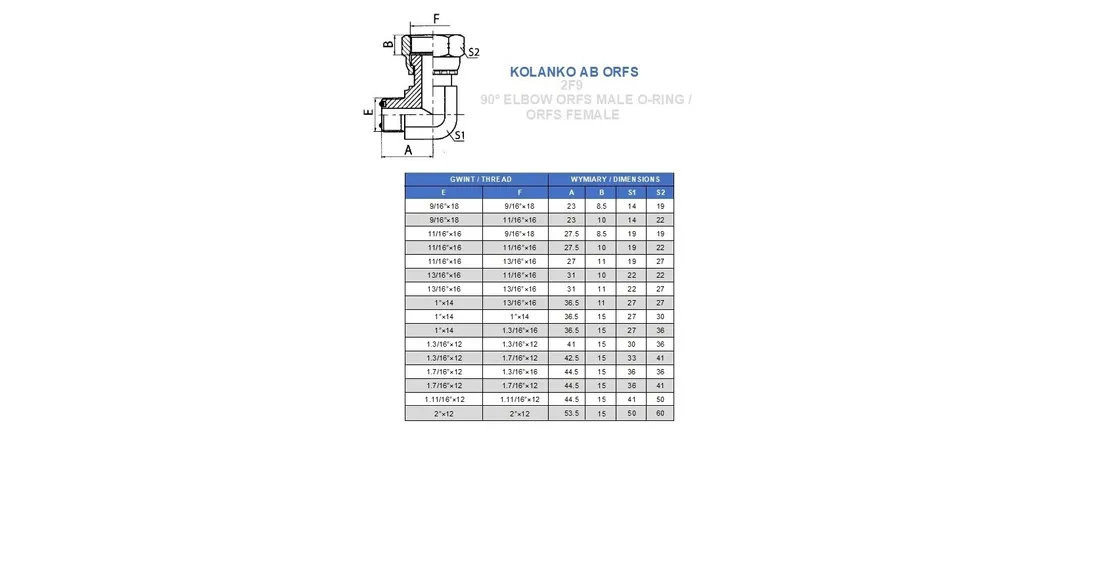

• Typ złącza: kolanko
• Gwint 1: 1" ORFS
• Gwint 1 ( mm ): 25,2-25,5zew./23,4-23,7wew.
• Gwint 2: 1" ORFS
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 420 bar
• Norma wykonania: Złącza ORFS(J453)
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa

Kolanko AB nastawne ( ustawne ) calowe ORFS. Z jednej strony nakrętka z drugiej gwint zewnętrzny. Wykonanie stal automatowa pokryta ocynkiem.
