Kolanko AA 90° BSP 3/8”

Kolanko AA BSP 3/8"

HYDRON

Kolanko AA 90° BSP 3/8"

ZŁĄCZKA KOLANKOWA NAKRĘTNA AA, CALOWA  [Elbow swivel adaptor AA, meteric ]

Wykonanie według DIN 2353

Złącze z dwoma ruchomymi nakrętkami stosowane w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod  kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną O-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L, oraz ciężkiej S.

oznaczenie alternatywne: GZW 3/8"

oznaczenie wg Rastelli-Raccordi: 60.10.06.06

oznaczenie wg Cast: 308003

symbol : 3B9-06

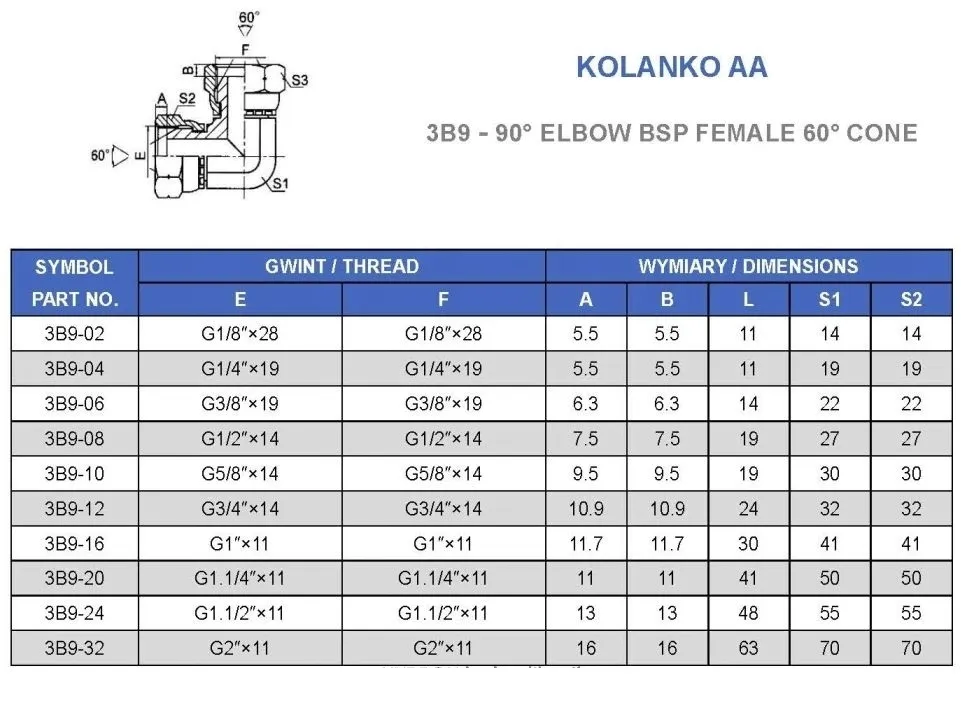

* Złącze kolanowe obustronnie nakrętne z gwintem BSP / Elbow adapter with double swivel nut - thread BSP parallel

* Złącze kątowe typ:60.10

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.

• Typ złącza: kolanko
• Gwint 1: 3/8" BSP
• Gwint 1 ( mm ): 16,3-16,6zew./14,9-15,4wew.
• Gwint 2: 3/8" BSP
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 400 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: 60.10.06.06
• Oznaczenie wg CAST: 308003

Kolanko AA z dwoma nakrętkami calowymi (BSP). Obustronnie ten sam gwint. 3B9-06
